Co dzieje się z głośnikiem niskotonowym przy mocnym przesterowaniu
Przester, clipping, przeciążenie – porządkowanie pojęć
Głośnik niskotonowy potrafi znieść dużo, ale tylko do granic wyznaczonych przez jego konstrukcję: moc termiczną cewki i maksymalne bezpieczne wychylenie membrany. Przekroczenie którejkolwiek z tych granic prowadzi do uszkodzeń. Źródłem problemu najczęściej nie jest sam głośnik, lecz sposób zasilania go sygnałem – szczególnie mocne przesterowanie i clipping wzmacniacza.
Przesterowanie w potocznym rozumieniu to granie „za głośno”, z wyraźnie zniekształconym dźwiękiem. Z punktu widzenia fizyki mamy głównie dwa mechanizmy:
- Przesterowanie wzmacniacza (clipping) – wzmacniacz jest odkręcony tak mocno, że jego stopnie końcowe osiągają granice napięciowe i „obcinają” szczyty sinusoidy. Powstaje sygnał bardziej zbliżony do prostokąta, pełen wysokich harmonicznych, o dużej mocy średniej.
- Przesterowanie mechaniczne głośnika – głośnik dostaje tak duży poziom sygnału (nawet bez clippingu), że membrana wychyla się poza liniowy zakres pracy (Xmax), uderzając karkasem lub cewką o ograniczenia mechaniczne.
Clipping jest szczególnie niebezpieczny, bo sygnał o obciętych wierzchołkach ma wysoką moc średnią przy pozornie „tylko trochę głośniejszym” odsłuchu. Cewka zamiast poruszać się płynnie, zaczyna zachowywać się jak grzałka. Jednocześnie pojawia się dużo wyższych harmonicznych, które głośnik niskotonowy próbuje odtwarzać mimo że nie jest do tego przeznaczony, co dodatkowo go obciąża.
Granica między głośnym graniem a niszczącym przesterem
Nie każdy głośny odsłuch jest od razu szkodliwy. Głośnik może pracować blisko swoich możliwości, jeśli:
- wzmacniacz nie wchodzi w clipping (brak ciągłego świecenia czerwonych diod przesteru),
- sygnał nie jest sztucznie „podbijany” na basie i wysokich częstotliwościach ponad rozsądny poziom,
- czas pracy na granicy mocy jest ograniczony (nie gramy godzinami na maksa).
Strefa ryzyka zaczyna się wtedy, gdy:
- kontrolki „CLIP” na wzmacniaczu lub mikserze świecą się dłużej niż krótkie mignięcia,
- przy każdym mocniejszym uderzeniu basu pojawia się słyszalne „rąbanie”, „szorstkość”, zamiast sprężystego uderzenia,
- wzmacniacz jest odkręcony na 100%, a mimo to użytkownik próbuje uzyskać jeszcze więcej głośności, podbijając korekcję.
W domowych warunkach typowy scenariusz wygląda tak: mały wzmacniacz hi-fi pracuje na niedużych kolumnach, ktoś na imprezie odkręca gałkę głośności „do końca”, pojawia się czerwone pole na wskaźnikach, ale muzyka „jakoś leci”. Po kilku godzinach głośniki zaczynają grać ciszej, zniekształcona jest głównie dolna część pasma. Cewki zostały przegrzane.
Skutki termiczne a skutki mechaniczne – dwa różne rodzaje zniszczeń
Skutki termiczne pojawiają się, gdy cewka przez dłuższy czas dostaje zbyt dużo mocy. Miedź (lub aluminium) w uzwojeniu nagrzewa się, a temperatura przekracza dopuszczalne wartości dla emalii izolacyjnej i klejów. Efekty:
- rozmiękczenie i utrata wytrzymałości klejów,
- przypalenie lub stopienie izolacji między zwojami (zwarcia),
- przepalenie fragmentu uzwojenia (przerwa),
- deformacja karkasu pod wpływem temperatury.
Skutki mechaniczne wynikają z przekroczenia maksymalnego wychylenia membrany. Przy bardzo niskich częstotliwościach i zbyt wysokim poziomie sygnału membrana i cewka zaczynają uderzać o nabiegunniki, resor dolny się rozciąga, a zawieszenie górne (surround) jest nadmiernie naprężane. Prowadzi to do:
- naderwania zawieszenia,
- pęknięcia membrany w okolicy karkasu lub zawieszenia,
- odklejenia resoru od kosza lub karkasu,
- fizycznego wygięcia karkasu cewki i jej tarcia o szczelinę magnetyczną.
W praktyce często występuje mieszany scenariusz: clipping nagrzewa cewkę, osłabione kleje tracą sztywność, membrana łatwiej wychyla się poza liniowy zakres, co powoduje uszkodzenia mechaniczne.
Realne scenariusze z odsłuchu – gdzie pojawia się problem
Podczas małej domowej imprezy kolumny hi-fi grają kilka godzin na skraju możliwości. Początkowo dźwięk jest jedynie „brudny”. Potem, po wyłączeniu i wystudzeniu, użytkownik następnego dnia słyszy już wyraźne szumy, nierówny bas i zanik części pasma. Cewki mogły częściowo się nadpalić – rezystancja rośnie, skuteczność maleje, a zwoje nie pracują tak, jak przewidział producent.
Inny przykład to DJ, który przez całą noc utrzymuje wskaźniki miksera w czerwonym polu, licząc, że „system nagłośnieniowy to zniesie”. Subwoofery po kilku imprezach zaczynają „charczeć” przy każdym mocniejszym uderzeniu stopy perkusyjnej. Tu prawdopodobne są już jednocześnie: częściowe zwarcia w cewkach, odkształcenie karkasu oraz poluzowane połączenia klejone.
Na tym etapie kluczowe pytanie brzmi: co wiemy bez rozbierania głośnika i czego nie wiemy bez pomiarów? Zewnętrznie głośnik może wyglądać poprawnie, a uszkodzenia cewki i klejów są ukryte w szczelinie magnetycznej. Dlatego konieczne stają się metody diagnostyczne: odsłuch, oględziny, test ruchu membrany i pomiary miernikiem.
Podstawowa budowa głośnika niskotonowego a potencjalne punkty awarii
Od terminali po kopułkę – elementy, które mogą ulec zniszczeniu

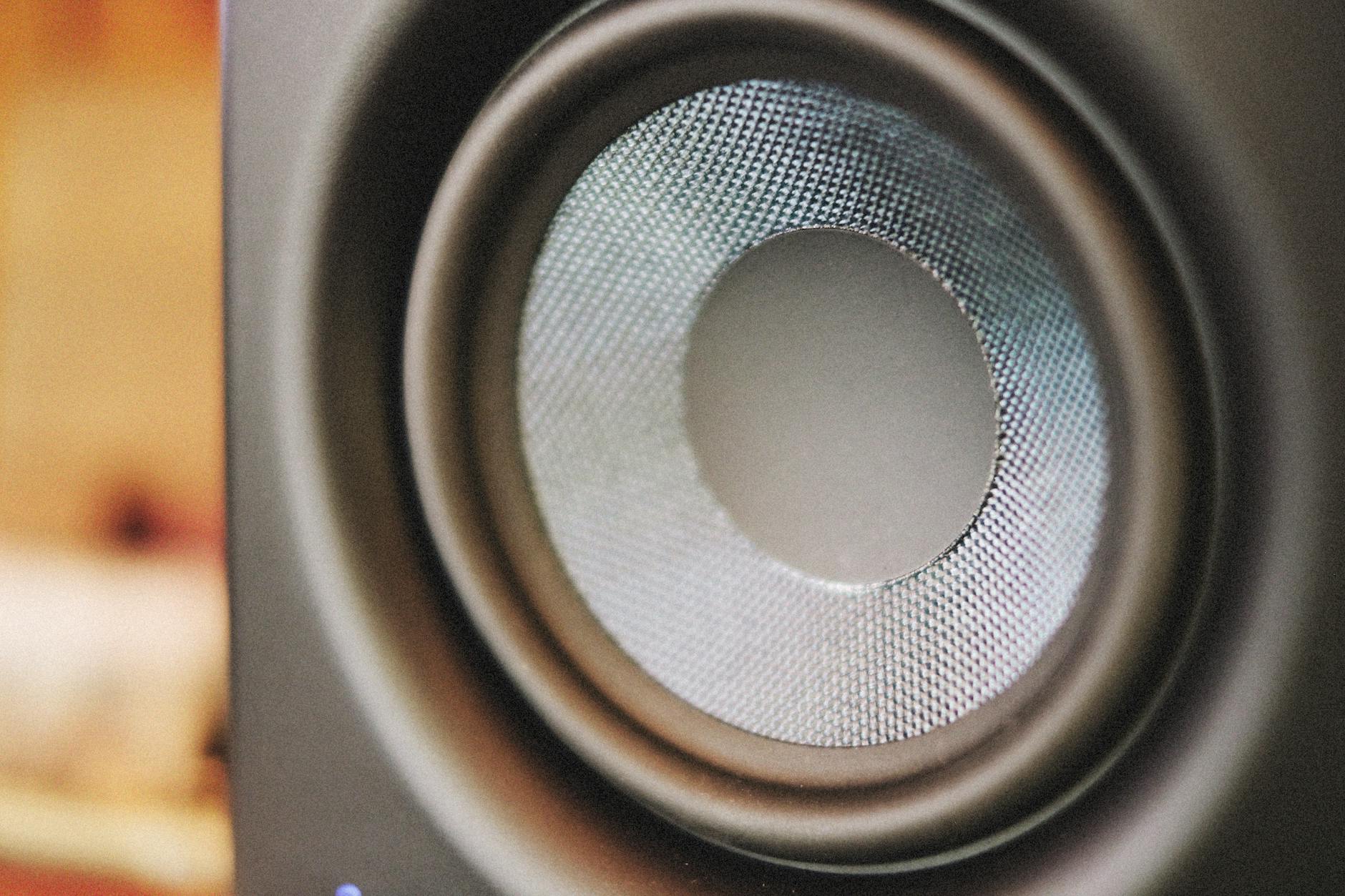

Głośnik niskotonowy jest pozornie prostą konstrukcją, ale każdy element może ulec uszkodzeniu przy mocnym przesterowaniu. Kluczowe składniki:
- Kosz – metalowy lub kompozytowy stelaż, na którym osadzone są pozostałe części. Zwykle nie ulega uszkodzeniom wskutek przesteru, ale może się odkształcić przy bardzo dużych przeciążeniach lub uderzeniach.
- Magnes i nabiegunniki – tworzą szczelinę magnetyczną, w której porusza się cewka. Przesterowanie ich nie zniszczy, ale silne wstrząsy mogą spowodować przesunięcie lub rozklejenie układu magnetycznego.
- Cewka drgająca – uzwojenie z drutu miedzianego lub aluminiowego na karkasie. To najbardziej obciążony element, bezpośrednio zamieniajacy energię elektryczną w mechaniczną i cieplną. Tu najczęściej powstają skutki przegrzania.
- Karkas – rurka (zwykle aluminiowa, kaptonowa lub z włókna szklanego), na której nawinięto cewkę. Przy przegrzaniu może się odkształcić, co prowadzi do ocierania o nabiegunniki.
- Membrana – papier, kompozyt, tworzywo lub aluminium. Przenosi ruch cewki na powietrze. Może pęknąć, rozwarstwić się lub odkleić od karkasu.
- Zawieszenie górne (surround) – elastyczny pierścień (pianka, guma, tekstylia), który centruje membranę i zapewnia jej sprężystość. Nadmierne wychylenie może go naderwać.
- Resor dolny (spider) – pofałdowany element tekstylny pod membraną, utrzymujący cewkę w środku szczeliny. Przy silnym przesterowaniu może się rozciągnąć, pęknąć lub odkleić.
- Terminale i plecionki (tinsel leads) – przewody doprowadzające sygnał ze złącz do cewki. Podlegają zmęczeniu materiału, mogą się przetrzeć lub przepalić.
- Kopułka przeciwpyłowa – mała wypukła część na środku membrany, chroni cewkę przed kurzem. Jej uszkodzenie rzadko jest krytyczne, ale może wskazywać na mocne uderzenia lub manipulacje.
Przesterowanie wysyła energię głównie do cewki i zawieszeń, więc tam najczęściej pojawiają się pierwsze symptomy. Rozumiejąc, jak poszczególne elementy współpracują, łatwiej powiązać konkretne objawy dźwiękowe z fizycznym uszkodzeniem.
Które elementy najczęściej poddają się po przesterowaniu
Po mocnym przesterowaniu powtarza się kilka typowych scenariuszy awarii:
- Cewka i karkas – przegrzanie, nadpalenie, zwarcia międzyzwojowe, deformacje. Objawy: spadek skuteczności, nierównomierne granie, ocieranie przy ruchu membrany.
- Kleje – utrata sztywności, rozwarstwianie połączeń (cewka–membrana, membrana–zawieszenie, resor–kosz). Objawy: „pierdzenie” przy określonych częstotliwościach, rezonujące brzęczenie.
- Zawieszenie górne i resor dolny – trwałe odkształcenie, pęknięcia, naderwania. Objawy: nieliniowy ruch membrany, łatwe dobicie do ograniczeń mechanicznych, trzaski przy większej głośności.
- Plecionki – przepalone lub pęknięte w wyniku nagrzania i ciągłego zginania. Objawy: przerywanie dźwięku przy pewnych wychyleniach membrany, czasem zależne od położenia głośnika.
Rodzaj zawieszenia wpływa na sposób ujawniania się usterek. Membrana na piankowym surroundzie po latach i kilku ostrzejszych przesterach może mieć już kruchą piankę, która pęka przy mocnym basie. W głośnikach z gumowym zawieszeniem pianka nie pęka, ale guma może się odkształcić lub oderwać od membrany przy ekstremalnych wychyleniach.
Ograniczenia konstrukcyjne: Xmax i moc termiczna
Każdy woofer ma dwa krytyczne parametry mechaniczne i termiczne:
- moc ciągłą (RMS) – ile mocy cieplnej cewka jest w stanie rozproszyć przy długotrwałej pracy bez zniszczeń,
- Xmax – maksymalne liniowe wychylenie membrany w jedną stronę (zwykle w milimetrach).
Przesterowanie wzmacniacza często łamie oba ograniczenia naraz. Clipping zwiększa moc średnią, więc cewka przegrzewa się szybciej, a podbity bas przy niskich częstotliwościach powoduje nadmierne wychylenia, skoro Xmax został przekroczony.
Bez znajomości tych parametrów trudno jednoznacznie ocenić, czy przester był w stanie już coś zniszczyć, ale pomiary oraz odsłuch pozwalają ocenić realny stan głośnika. Miernik i słuch stają się w tym momencie narzędziami weryfikującymi, czy przekroczenie granic konstrukcyjnych już pozostawiło trwały ślad, czy jeszcze się obyło bez szkód.
Typowe usterki po przesterowaniu – przegląd zjawisk
Uszkodzenia termiczne: cewka podgrzana do czerwoności
Uszkodzenia termiczne to najczęstsza konsekwencja mocnego przesterowania głośnika basowego. Ich główną przyczyną jest zbyt wysoka moc średnia doprowadzona do cewki przez dłuższy czas. Objawy z punktu widzenia elektronika i odsłuchu różnią się w zależności od rodzaju uszkodzenia.
Spalona lub nadpalona cewka – co się dzieje z rezystancją
Spalona cewka w klasycznym rozumieniu oznacza przerwę w obwodzie. Głośnik nie gra wcale, miernik na zaciskach pokazuje nieskończoną lub bardzo wysoką rezystancję (OL na multimetrze). Taki stan można rozpoznać niemal od razu – brak dźwięku, mimo że membrana wygląda na całą.
Bardziej zdradliwe są nadpalenia i częściowe uszkodzenia:
- zwoje tracą izolację i zwarcie części uzwojenia powoduje spadek liczby efektywnych zwojów,
- oporność przy pomiarze może się nieznacznie zmienić, ale wzrasta za to zniekształcenie i zmienia się charakterystyka częstotliwościowa,
- cewka nagrzewa się szybciej, bo lokalne zwarcia powodują punktowe przegrzewanie.
Inny wariant to częściowa przerwa – kontakt między zwojami jest niestabilny. Głośnik raz gra, raz milknie, czasem reaguje na ruch membrany (np. po dociśnięciu membrany zaczyna grać, po puszczeniu – przerywa). W testach miernikiem często widać skaczącą rezystancję, zależną od minimalnego poruszenia głośnikiem.
Przy takich uszkodzeniach rezystancja statyczna (DC) potrafi wyglądać „w normie”, lecz pod obciążeniem akustycznym głośnik zachowuje się inaczej niż zdrowy egzemplarz. Co w praktyce da się zaobserwować? Niejednakowe granie dwóch identycznych wooferów w jednej kolumnie, słabszy „atak” basu, szybsze wchodzenie w zniekształcenia przy dłuższym, głośnym odsłuchu. To sygnał, że sama wartość omów z miernika to za mało i trzeba dołożyć odsłuch oraz testy przy różnych poziomach głośności.
Cewkę przegrzaną, ale jeszcze nieprzepaloną, zdradza też charakterystyczny zapach spalenizny po intensywnym graniu oraz wyraźne nagrzewanie się okolic karkasu i nabiegunników. Po kilku minutach dynamicznego materiału basowego kosz przy magnesie jest wyraźnie cieplejszy niż w sprawnym głośniku tego samego typu. Nie zawsze będzie to spektakularne „dymienie”, częściej – subtelny, ale wyczuwalny efekt, który w warsztacie szybko wychodzi na jaw.
Od strony pomiarowej prosty test polega na obserwacji rezystancji w miarę delikatnego poruszania membraną i lekkiego nagrzania głośnika. Jeśli wskazania multimetrów skaczą o ułamki oma, a kontakt „łapie” i „puszcza” przy poruszaniu membraną, można zakładać lokalne uszkodzenie uzwojenia lub połączeń do cewki. To jeszcze nie definitywny wyrok, ale poważny powód, by nie podawać pełnej mocy i traktować taki głośnik jako ryzykowny element w systemie.
W praktyce serwisowej często widać prosty schemat: jednorazowy, bardzo mocny przester kończy się od razu przerwą w cewce; wielokrotne, „umiarkowane” katowanie głośnika prowadzi za to do powolnej degradacji – od niewielkich zwarć między zwojami, przez niestabilny kontakt, aż po całkowite spalenie. Różnica jest istotna, bo w drugim scenariuszu głośnik potrafi przez długi czas „jakoś grać”, jednocześnie przeciążając wzmacniacz i przyspieszając awarie pozostałych komponentów.
Końcowa ocena po przesterowaniu zawsze łączy trzy elementy: oględziny mechaniczne, odsłuch na znanym materiale i pomiar miernikiem w kilku prostych konfiguracjach. Dopiero zestawienie tych danych daje wiarygodny obraz sytuacji i pozwala zdecydować, czy woofer można jeszcze spokojnie eksploatować, czy lepiej zawczasu go przewinąć lub wymienić, zanim pociągnie za sobą kolejne, droższe problemy w całym systemie nagłośnieniowym.
Przegrzanie karkasu i klejów – kiedy mechanika nie nadąża za temperaturą
Przy dłuższym clippingu cewka mocno nagrzewa nie tylko siebie, lecz także karkas i wszystkie punkty klejone. Z zewnątrz widać jeszcze kompletny głośnik, ale w środku zachodzi już kilka nieodwracalnych zmian.
Najczęstsze z nich to:
- osłabienie kleju między karkasem a membraną – po mocnym basie słychać okresowe „strzelanie” lub krótkie trzeszczenie, jakby coś przeskakiwało przy dużym wychyleniu,
- podtopienie kleju przy resorze – resor dolny lekko przesuwa się lub pracuje pod innym kątem, co objawia się delikatnym ocieraniem cewki w jednym kierunku wychylenia,
- rozluźnienie klejenia karkas–cewka – w skrajnym przypadku część uzwojenia „ślizga się” po karkasie, co powoduje nieregularne tarcie i zmienne zniekształcenia.
Co da się uchwycić miernikiem? Zwykły pomiar DC często nie pokazuje nic alarmującego, bo sama rezystancja uzwojenia pozostaje w normie. Za to dynamiczny test – lekkie poruszanie membraną i obserwacja zmian oporu – może już ujawnić krótkie skoki wartości, gdy luzujące się fragmenty cewki minimalnie zmieniają geometrię w szczelinie.
Odsłuchowo takie głośniki potrafią grać poprawnie przy cichym i średnim poziomie, a ujawniają problemy dopiero przy wyższym sygnale. Typowy objaw: do pewnego momentu bas jest czysty, a przy mocniejszym uderzeniu pojawia się pojedynczy „klap”, czasem seria szybkich trzasków towarzyszących największym wychyleniom. To niekoniecznie oznaka przesteru we wzmacniaczu – częściej mechaniczna reakcja rozgrzanych, nadwyrężonych klejeń.
Odbarwienia i przegrzane impregnaty – ślady po gorącym basie
Na powierzchni karkasu i uzwojeń pojawiają się niekiedy przebarwienia. Świadczą one o tym, że cewka pracowała w temperaturach znacznie przekraczających warunki nominalne. Z zewnątrz można to ocenić tylko pośrednio:
- ciemniejszy odcień widocznych fragmentów karkasu przez otwory wentylacyjne,
- zmieniony kolor impregnatów na resorze dolnym (z żółtego w brązowy),
- suchy, „spieczony” wygląd tekstyliów i lakierów w okolicy szczeliny.
Są to ślady po nagrzewaniu, nie zawsze równoznaczne z uszkodzeniem elektrycznym. Jednak łącząc je z objawami z odsłuchu – wcześniejszym wejściem w zniekształcenia, wyraźnym „zmęczeniem” basu po dłuższej pracy – można przyjąć, że głośnik ma już za sobą okres intensywnej, cieplnej eksploatacji.
Uszkodzenia mechaniczne: gdy skok membrany wychodzi poza margines
Mocne przesterowanie przy niskich częstotliwościach często pcha głośnik w stronę limitów mechanicznych. Dochodzi wtedy do zjawisk, które nie zawsze kończą się efektownym „strzałem” membrany, ale zostawiają po sobie trwały ślad.
Dobijanie do nabiegunników i „bottoming out”
Jeśli Xmax jest przekroczony, cewka wraz z karkasem uderza o dolny nabiegunnik. Nawet pojedyncze, silne dobicie potrafi:
- zgiąć lub zarysować karkas,
- zdeformować część uzwojenia,
- nadwyrężyć resor dolny i górne zawieszenie.
Jak to rozpoznać bez rozbierania głośnika? Mechaniczny test ruchu membrany wykonywany powoli i równomiernie w osi daje sporo informacji. W zdrowym wooferze skok do maksymalnego wychylenia (na tyle, na ile pozwala konstrukcja) jest płynny, bez twardych punktów. W przypadku wcześniejszego dobijania czuć wyraźne, sztywne „zatrzymanie” w określonej pozycji.
Odsłuchowo dobijanie objawia się jako bardzo głośny, krótki stuk lub metaliczny clack przy najniższych częstotliwościach, często powtarzalny przy tym samym fragmencie nagrania. Co istotne, przy normalnych poziomach odsłuchu głośnik może zachowywać się pozornie normalnie. Sygnałem alarmowym jest więc sytuacja, w której już niewielkie przekroczenie standardowej głośności powoduje charakterystyczny, powtarzalny stuk.
Rozciągnięte zawieszenia i „osiadanie” membrany
Długotrwała praca na granicy możliwości mechanicznych powoduje pełzanie materiałów zawieszeń. Membrana z czasem przestaje wracać idealnie do pozycji centralnej, głośnik zaczyna „siadać” nieznacznie w dół lub w jedną stronę.
Przy oględzinach wizualnych daje się czasem zauważyć, że:
- odległość między karkasem a górnym nabiegunnikiem nie jest równa na całym obwodzie,
- górne zawieszenie ma lekko inny profil po jednej stronie – fałdy są rozciągnięte, spłaszczone,
- przy patrzeniu z boku membrana minimalnie przechyla się względem kosza.
Ta pozornie niewielka zmiana geometrii ma wyraźny wpływ na ruch cewki w szczelinie. Przy powolnym wciskaniu membrany palcami, ale pod lekkim kątem, pojawia się wyraźne ocieranie w jednym kierunku, podczas gdy ruch w przeciwnym przebiega płynniej.
Jeśli głośnik pracuje w parze z drugim, identycznym modelem, „osiadanie” membrany w jednym z nich skutkuje zwykle nierówną odpowiedzią basową – przy tym samym sygnale jeden przetwornik wykonuje nieco większe wychylenie lub szybciej wchodzi w zniekształcenia. To da się usłyszeć jako zmianę balansu w dole pasma, zwłaszcza przy odsłuchu bliskiego pola.
Pęknięcia membrany i karkasu – uszkodzenia widoczne gołym okiem
Przester połączony z nadmiernym wychyleniem może doprowadzić do pęknięć membrany, szczególnie w okolicach łączenia z karkasem lub przy zewnętrznej krawędzi, gdzie membrana styka się z górnym zawieszeniem. W głośnikach z twardszych materiałów (aluminium, niektóre kompozyty) pęknięcie bywa liniowe i dobrze widoczne. W konstrukcjach papierowych uszkodzenie zaczyna się często jako drobne rozwarstwienie, trudniejsze do dostrzeżenia.
Odsłuchowe konsekwencje:
- lokalne buczenie lub „pierdzenie” przy konkretnych częstotliwościach,
- wyraźne zniekształcenie krótkich impulsów basowych – atak jest spłaszczony i zamazany,
- metaliczny podźwięk przy pęknięciach w membranach sztywnych.
Prosty test polega na odtwarzaniu sygnału sinusoidalnego o zmiennej częstotliwości w zakresie np. 30–200 Hz i powolnym „przejechaniu” pasma. Pęknięcie ujawni się zazwyczaj w postaci głośniejszego brzęczenia w wąskim zakresie częstotliwości, gdy rezonans uszkodzonego fragmentu zostanie wzbudzony.
Oderwane zawieszenie górne i uszkodzony resor
Przy mocnym przesterowaniu do uszkodzeń dochodzi często w strefach klejenia:
- zawieszenie górne częściowo odkleja się od membrany – zwykle w jednym segmencie obwodu,
- resor dolny odrywa się od karkasu lub kosza, co powoduje utratę centrowania cewki.
Bez narzędzi można wychwycić takie uszkodzenia na dwa sposoby. Po pierwsze, wizualnie: lekko odciągając membranę i oświetlając ją pod kątem, szuka się mikroszczelin między zawieszeniem a membraną. Po drugie, dotykowo: przy powolnym nacisku na membranę czuć nagłe „przeskoki” oporu, jakby w pewnym miejscu zawieszenie zaczynało się dopiero włączać do pracy.
W praktyce nagłośnieniowej objawia się to często jako brzęczenie „z boku” głośnika – przy ustawieniu się w określonym miejscu względem kolumny uszkodzenie słychać szczególnie wyraźnie. To efekt asymetrycznej pracy membrany, spowodowanej częściowo oderwanym zawieszeniem lub resorem.
Objawy słyszalne – rozróżnianie rodzajów zniekształceń
Po mocnym przesterowaniu część problemów słychać od razu, inne ujawniają się dopiero w określonych warunkach. Pytanie podstawowe brzmi: co wiemy z samego odsłuchu, bez rozbierania głośnika?
Czysty, ale słabszy dźwięk – utrata skuteczności bez wyraźnego brudu
Scenariusz często spotykany w kolumnach klubowych: po kilku „mocnych” imprezach użytkownik zauważa, że bas z tej samej kolumny jest wyraźnie słabszy niż wcześniej, choć nie słychać oczywistego trzaskania czy brzęczenia.
Możliwe przyczyny:
- częściowe zwarcia międzyzwojowe – mniejsza liczba efektywnych zwojów, niższa siła napędowa przy tym samym prądzie,
- spadek indukcyjności cewki, co zmienia charakterystykę w wyższej części pasma niskotonowego,
- rozciągnięte zawieszenie i zmiana parametrów mechanicznych (Fs, Qts).
Odsłuchowo przekłada się to na wrażenie „chudszego” dołu i mniejszego uderzenia przy transjentach. Jeśli druga, identyczna kolumna w tym samym systemie gra silniej, a po zamianie kanałów problem podąża za konkretnym wooferem, źródło leży raczej w głośniku niż w elektronice.
