Jak wymienić stare bezpieczniki i gniazda w kolumnach, aby poprawić bezpieczeństwo i niezawodność całego zestawu nagłośnieniowego

Dlaczego stare bezpieczniki i gniazda osłabiają bezpieczeństwo i niezawodność zestawu

Objawy zużytych lub niewłaściwych elementów

Stare bezpieczniki i gniazda w kolumnach rzadko „padają” z dnia na dzień. Zwykle przez dłuższy czas dają sygnały ostrzegawcze, które łatwo zlekceważyć. Najczęstsze objawy to chwilowe zaniki dźwięku, trzaski przy poruszaniu kablem, spadek głośności jednego kanału lub nagrzewanie się okolic gniazda.

Jeżeli po lekkim poruszeniu przewodem głośnikowym dźwięk raz się pojawia, raz znika, winne są najczęściej zużyte styki gniazda lub poluzowane luty. W przypadku bezpieczników pojawia się inny symptom: przy większej głośności kanał potrafi nagle cichnąć, a po chwili znów grać, czasem z towarzyszącym „strzeleniem” w głośniku.

Charakterystycznym znakiem zużycia są też przebarwienia i nalot na metalowych elementach. Zaśniedziałe sprężynki w oprawkach bezpieczników, ciemne, matowe powierzchnie styków w gniazdach, czy wręcz ślady stopionego plastiku w pobliżu zacisków – to sygnał, że element pracował przez lata na granicy wytrzymałości albo był złej jakości.

Skutki zaniedbań dla kolumn, wzmacniacza i użytkownika

Bagatelizowanie pierwszych oznak problemów z bezpiecznikami i gniazdami w kolumnach ma konsekwencje nie tylko dla samego dźwięku. Słabe, utlenione połączenia zwiększają opór w torze sygnałowym. W efekcie rośnie lokalne wydzielanie ciepła, a to przyspiesza starzenie przewodów, lutów i samych gniazd.

Dla wzmacniacza oznacza to niestabilne obciążenie. Raz widzi kolumnę o poprawnej impedancji, za chwilę z powodu słabego styku efektywna impedancja potrafi skoczyć lub gwałtownie się obniżyć przy zwarciu. Takie skoki szczególnie nie służą końcówkom mocy pracującym przy wysokiej głośności.

Z perspektywy użytkownika najpoważniejszym zagrożeniem jest możliwość porażenia prądem przy źle zamontowanych gniazdach w kolumnach aktywnych. Pęknięta oprawka bezpiecznika sieciowego, popękany izolator w gnieździe IEC lub ułamane koszulki na przewodach mogą w skrajnej sytuacji odsłonić fragment przewodu pod napięciem.

Nieszczelne gniazda, luźne styki i przegrzewające się bezpieczniki

Przy typowych usterkach rzadko dochodzi do efektownego „wybuchu” sprzętu. Zwykle problemem są niedociśnięte styki, wyrobione sprężyny w gniazdach oraz oprawkach bezpieczników. Taki styk zachowuje się jak mały rezystor, który przy dużym prądzie mocno się nagrzewa.

Jeśli obok znajduje się plastik obudowy lub izolacja przewodów, po jakimś czasie wszystko zaczyna się topić. Na początku widać delikatne odkształcenia, potem ciemniejsze przebarwienia, aż w końcu dochodzi do spieczenia plastikowych elementów z metalowymi. Wtedy naprawa jest już znacznie bardziej pracochłonna niż prosta wymiana gniazda.

Podobnie wygląda sytuacja z „wiecznie ciepłymi” bezpiecznikami na zwrotnicy. Jeżeli obudowa bezpiecznika lub jego uchwyt są wyraźnie gorące po kilku minutach grania na umiarkowanej głośności, to znak, że albo bezpiecznik ma zbyt mały zapas prądowy, albo styki oprawki mają za duży opór. W obu przypadkach wymiana elementów jest obowiązkowa.

Wpływ zużytych gniazd i złych bezpieczników na brum, zaniki dźwięku i trzaski

Kolumna, w której gniazda głośnikowe są wyrobione, a przewody przelutowywano kilka razy, często cierpi na dodatkowe „efekty specjalne”: brum, pojedyncze trzaski, losowe zaniki wysokich tonów. Przyczyna jest prosta – niestabilny kontakt elektryczny i mikroprzerwy w obwodach.

Brudne, zaśniedziałe styki potrafią zachowywać się jak diody – przy słabym sygnale przewodzą nierówno, co wprowadza nieliniowości i zniekształcenia. Z kolei luźne przewody lub gniazda powodują krótkie przerwy w sygnale. Ucho odbiera to jako nieprzyjemne „pykanie” lub krótkie wyciszenia jednego głośnika.

W zwrotnicy dochodzi jeszcze jeden efekt. Zużyty bezpiecznik o złym kontakcie potrafi drastycznie zwiększyć opór w torze wysokotonowym, przez co wysokie częstotliwości grają ciszej lub zupełnie zanikają. Właściciel często podejrzewa spalony tweeter, tymczasem winna jest oprawka bezpiecznika na płytce.

Scenariusze ryzyka: zwarcie, przepalenie cewki, przeciążenie wzmacniacza

Najgorsze scenariusze zaczynają się zwykle od drobiazgu: pęknięty izolator w gnieździe, przewód dociśnięty do obudowy, źle dobrany bezpiecznik. Przy mocnym wysterowaniu taki punkt słabości potrafi zamienić się w zwarcie. W efekcie przez zwrotnicę i cewki głośników płyną prądy znacznie przekraczające projektowe wartości.

Na początku cewka głośnika tylko się przegrzewa. Po kilku takich „incydentach” lakier izolacyjny na drucie ulega uszkodzeniu, pojawiają się zwarcia między zwojami i głośnik traci parametry. Kolejny mocniejszy sygnał dopełnia dzieła – cewka przepala się całkowicie.

Równolegle zagrożony jest wzmacniacz. Gwałtowny spadek impedancji przy zwarciu w kolumnie wymusza na końcówce mocy większy prąd. Nawet jeśli zadziałają wewnętrzne zabezpieczenia, taki stres cieplny skraca żywotność urządzenia. W starszych konstrukcjach brak odpowiednich zabezpieczeń może skończyć się poważnym uszkodzeniem tranzystorów końcowych.

Krótki przykład z praktyki serwisowej

Typowy przypadek z małego lokalnego klubu: jedna z kolumn scenicznych od dłuższego czasu traciła sygnał w losowych momentach. Czasem grała cały koncert, innym razem milczała od pierwszego numeru. Winą obarczano kable i wzmacniacz, wymieniono nawet końcówkę mocy.

Po otwarciu kolumny okazało się, że gniazdo Speakon było częściowo poluzowane, a na płytce złącz od strony wewnętrznej popękały luty. Dodatkowo bezpiecznik w torze wysokotonowym miał przytopioną oprawkę i ciemne, utlenione styki. Wymiana gniazda na nowe, wlutowanie świeżych oprawek bezpiecznika oraz poprawienie prowadzenia przewodów rozwiązały problem całkowicie.

Podstawy: jak działa zabezpieczenie bezpiecznikowe i gniazda w kolumnach

Rola bezpiecznika w kolumnie i zwrotnicy

Bezpiecznik w kolumnie pasywnej pełni rolę „słabego ogniwa”, które poświęca się jako pierwsze, gdy prąd lub moc przekroczą bezpieczny poziom dla głośników. Zazwyczaj chroni on głośnik wysokotonowy oraz elementy zwrotnicy, które są najbardziej wrażliwe na przeciążenia.

W praktyce bezpiecznik w torze wysokotonowym umieszcza się szeregowo z tweeterem, przed kondensatorami lub za nimi – zależnie od projektu. Gdy moc rośnie do niebezpiecznego poziomu, drut w bezpieczniku nagrzewa się i przepala, przerywając obwód. Dźwięk wysokich częstotliwości znika, ale reszta kolumny gra dalej.

W kolumnach aktywnych oprócz bezpieczników w torach audio pojawiają się też bezpieczniki sieciowe oraz bezpieczniki na płytkach zasilaczy. Te elementy chronią nie tylko głośniki, ale także samą elektronikę przed skutkami zwarć, przepięć i błędów użytkownika.

Co faktycznie chroni bezpiecznik w kolumnie audio

Bezpiecznik w kolumnie nie jest lekarstwem na wszystkie problemy. Dobrze dobrany chroni przede wszystkim:

• cewki głośników wysokotonowych przed przegrzaniem przy przesterowaniu,
• elementy zwrotnicy (kondensatory, rezystory tłumiące, cewki) przed przeciążeniem,
• okablowanie wewnętrzne przed nadmiernym prądem w razie zwarcia,
• w kolumnach aktywnych – elektronikę zasilacza i końcówek mocy przed skutkami zwarć i awarii.

Nie należy liczyć, że bezpiecznik w zwrotnicy uratuje głośnik niskotonowy przed wszystkim. Niskotonowiec ma zwykle znacznie większą wytrzymałość mocową i nagrzewa się wolniej, przez co dobrze dobrany bezpiecznik nie musi się przepalać na czas przy każdym przeciążeniu. Dlatego tak ważne jest, by nie traktować bezpieczników jako „zastępstwa” zdrowego rozsądku przy ustawianiu głośności.

Różnica między bezpiecznikiem po stronie zasilania a bezpiecznikiem w torze audio

Bezpiecznik po stronie zasilania w kolumnie aktywnej lub we wzmacniaczu chroni urządzenie przed katastrofalnymi awariami: zwarciem mostka prostowniczego, uszkodzeniem tranzystorów końcowych czy przepięciem w sieci. Zazwyczaj ma on charakterystykę zwłoczną, aby wytrzymać chwilowe prądy rozruchowe.

Bezpiecznik umieszczony w torze audio (np. w szereg z tweeterem) pracuje w zupełnie innych warunkach. Przez większość czasu prądy są niewielkie, ale przy przesterowaniu lub gwałtownym wzroście mocy w pasmie wysokotonowym ma zadziałać szybko. Dlatego często stosuje się tu bezpieczniki szybkie lub specjalne żarówki zabezpieczające.

Nie wolno zastępować jednego typu drugim według własnego uznania. Bezpiecznik sieciowy musi być dobrany do prądu i charakteru obciążenia zasilacza, a bezpiecznik w torze audio do charakterystyki mocy głośnika i zwrotnicy. Zamiana „na oko” może zniweczyć cały zamysł projektanta kolumny.

Rodzaje złącz głośnikowych i ich zastosowanie

Kolumny głośnikowe spotyka się z różnymi typami gniazd. W starszych zestawach domowych dominują zaciski sprężynowe lub proste zaciski śrubowe. W nowszych konstrukcjach estradowych standardem stały się gniazda Speakon. W tańszych kolumnach spotyka się również gniazda typu jack 6,3 mm.

Zaciski sprężynowe są szybkie w obsłudze, ale słabo znoszą duże prądy i grube przewody. Z czasem ich sprężynki słabną, co prowadzi do luźnych styków. Zaciski śrubowe działają lepiej, lecz wymagają starannego montażu przewodów – najlepiej z użyciem końcówek oczkowych lub widełkowych.

Gniazda jack w kolumnach estradowych to już obecnie rozwiązanie schodzące. Kontakt jest punktowy, podatny na ścieranie i zabrudzenia, a wtyk można łatwo wyszarpnąć z gniazda przypadkowym ruchem. W przeciwieństwie do tego złącze Speakon zapewnia pewny, duży styk powierzchniowy, blokadę mechaniczną i przystosowanie do dużych prądów.

Kiedy utrzymać dotychczasowy system złączy, a kiedy wymienić

Przy modernizacji starych kolumn pojawia się pytanie, czy pozostać przy istniejącym typie gniazd, czy przejść na nowocześniejsze rozwiązania. W zastosowaniach domowych dobrze utrzymane zaciski śrubowe w zupełności wystarczą, jeśli pozwalają na solidne podłączenie odpowiednio grubych przewodów.

W sprzęcie estradowym sytuacja jest inna. Jeżeli kolumny wyposażone są w gniazda jack, rozsądnym krokiem jest wymiana na gniazda Speakon. Poprawia to nie tylko niezawodność połączeń, ale też bezpieczeństwo – gruby przewód z wtykiem blokowanym bagnetowo znacznie trudniej przypadkowo wyszarpać.

W starych kolumnach domowych z zatrzaskowymi zaciskami sprężynowymi sensowne bywa przejście na nowoczesne gniazda bananowe/śrubowe montowane na panelu. Pozwala to na zastosowanie przewodów z zakończeniami bananowymi lub widełkami i zapewnia pewniejszy, czystszy styk w dłuższej perspektywie.

Podstawowe parametry bezpieczników i gniazd głośnikowych

Przy wymianie bezpieczników i gniazd w kolumnach kluczowe są trzy grupy parametrów: prąd, napięcie oraz charakterystyka pracy. Dla bezpieczników ważna jest wartość prądu znamionowego i charakterystyka czasowo-prądowa (szybki „F”, zwłoczny „T”). Dla gniazd głośnikowych liczy się maksymalny prąd i dopuszczalne napięcie izolacji.

Dodatkowo trzeba brać pod uwagę rezystancję kontaktów. Słabe, brudne lub kiepsko zaprojektowane gniazdo wprowadza dodatkowy opór, który w torze sygnałowym audio działa jak niechciany rezystor. Objawia się to spadkiem głośności, pogorszeniem dynamiki i większym wydzielaniem ciepła w samym gnieździe.

Przy wyborze nowych gniazd nie wystarczy patrzeć tylko na „pasuje mechanicznie”. Zawsze należy sprawdzić parametry prądowe. Kolumna 8 Ω podłączona do wzmacniacza o mocy kilkuset watów wymusza w szczytach sygnału kilkunastoamperowe prądy. Gniazdo musi być do tego przystosowane z zapasem.

Dobierając złącza, trzeba też uwzględnić warunki pracy. Kolumny jeżdżące w kejsach, często przenoszone, narażone na wilgoć czy kurz wymagają gniazd o solidnym mocowaniu do obudowy, z uszczelkami i rozsądną ochroną przed wpadaniem zabrudzeń do środka. W instalacjach stałych presja mechaniczna jest mniejsza, ale liczy się wygoda serwisu oraz możliwość wymiany gniazda bez ingerencji w całą obudowę.

Istotna jest również jakość materiałów stykowych. Niklowane powierzchnie są odporne mechanicznie, lecz mają gorsze własności kontaktowe niż dobrze wykonane złocenie czy srebrzenie. W kolumnach użytkowanych intensywnie, z częstym przepinaniem przewodów, lepszy materiał styku szybko odwdzięcza się mniejszą ilością problemów z przerywaniem sygnału i mniejszą potrzebą czyszczenia.

Parametry katalogowe to jedno, ale trzeba też ocenić realną kulturę wykonania: grubość blaszek stykowych, sposób mocowania pinów, jakość plastikowego korpusu. Tanie zamienniki o zbliżonych liczbach na papierze w praktyce potrafią się luzować po kilku demontażach lub pękać przy dokręcaniu śrub. Jeżeli kolumny zarabiają na siebie, oszczędzanie na kilku złotych na gnieździe lub oprawce bezpiecznika zwykle kończy się dodatkową wizytą serwisową.

Przy okazji wymiany dobrze jest spisać zastosowane typy i wartości: rodzaj bezpiecznika, charakterystykę, maksymalne prądy gniazd. Taka krótka notatka trzymana razem z dokumentacją zestawu upraszcza dalsze naprawy i redukuje ryzyko, że ktoś w pośpiechu sięgnie po przypadkowy element „byle pasował”. Dzięki temu cały system nagłośnieniowy zyskuje nie tylko na bezpieczeństwie, ale i na przewidywalności pracy w dłuższym czasie.

Przygotowanie do pracy: bezpieczeństwo, narzędzia i miejsce serwisu

Odłączenie sprzętu i rozładowanie elementów

Przed zdjęciem tylnej ścianki kolumny przewód zasilający ze wzmacniacza lub modułu aktywnego musi być wypięty z gniazda sieciowego, a przewody głośnikowe odłączone po obu stronach. W kolumnach aktywnych po odłączeniu zasilania trzeba odczekać kilka minut, aż kondensatory w zasilaczu się rozładują.

Przy pracy z modułami aktywnymi dobrą praktyką jest kontrola napięcia na głównych kondensatorach zasilacza multimetrem. Jeśli nie czujesz się pewnie przy napięciu sieciowym i wysokich pojemnościach – ogranicz się do części pasywnej lub oddaj kolumny do serwisu.

Podstawowe wyposażenie serwisowe

Do wymiany bezpieczników i gniazd w kolumnach wystarczy prosty zestaw narzędzi ręcznych, ale w komplecie powinny się znaleźć:

• śrubokręty krzyżowe i płaskie w kilku rozmiarach,
• klucze nasadowe lub oczkowe do nakrętek gniazd i oprawek,
• lutownica kolbowa lub stacja lutownicza z grotem odpowiednim do przewodów 1–2,5 mm²,
• cyna z topnikiem i ewentualnie dodatkowy topnik w żelu lub paście,
• kombinerki, szczypce boczne, ściągacz izolacji,
• multimetr cyfrowy z funkcją pomiaru rezystancji i brzęczykiem,
• nożyk techniczny, taśma izolacyjna lub koszulka termokurczliwa.

Przydatne są też zaciskarki do końcówek kablowych, jeśli przewody wewnątrz kolumny będą zakończone konektorami wsuwanymi zamiast lutowania bezpośrednio do gniazd.

Stanowisko pracy i ochrona sprzętu

Kolumny serwisuje się wygodniej na stabilnym stole niż na podłodze. Miękka mata lub gruba tkanina pod obudową chronią lakier przed porysowaniem, a delikatne maskownice i głośniki przed wstrząsami.

Przy lutowaniu elementów w pobliżu okleiny lub pianki wygłuszającej dobrze jest osłonić je kawałkiem tektury lub cienkiej blachy, aby nie stopić powierzchni kroplą cyny. Przewody warto układać tak, by nie ocierały o krawędzie otworów i nie wisiały luzem nad zwrotnicą.

Ocena stanu istniejących bezpieczników i gniazd w kolumnach

Rozpoznanie typu i montażu bezpiecznika

W starszych kolumnach spotyka się najczęściej bezpieczniki rurkowe w oprawkach panelowych lub przewlekanych na płytce zwrotnicy. Rzadziej są to bezpieczniki topikowe w obudowach samochodowych lub miniaturowe, wlutowane na stałe.

Przed demontażem dobrze jest zrobić zdjęcie zwrotnicy i sposobu podłączenia przewodów. Potem można spokojnie sprawdzić opis wartości na bezpieczniku i oznaczenia na płytce (np. „F 1 A”, „T 800 mA”).

Typowe objawy zużycia bezpieczników i oprawek

Nawet jeśli bezpiecznik nie jest przepalony, może pracować niewłaściwie. Objawami są:

• przebarwienia szkła lub plastikowego korpusu na brązowo,
• nadtopione lub poczerniałe końcówki,
• luźne osadzenie w oprawce, trzaski przy poruszaniu,
• pęknięcia plastikowej nakrętki lub korpusu oprawki.

Oprawki panelowe montowane od zewnątrz obudowy lubią się luzować – jeśli da się je obrócić ręką, styk wewnątrz prawdopodobnie też nie jest pewny.

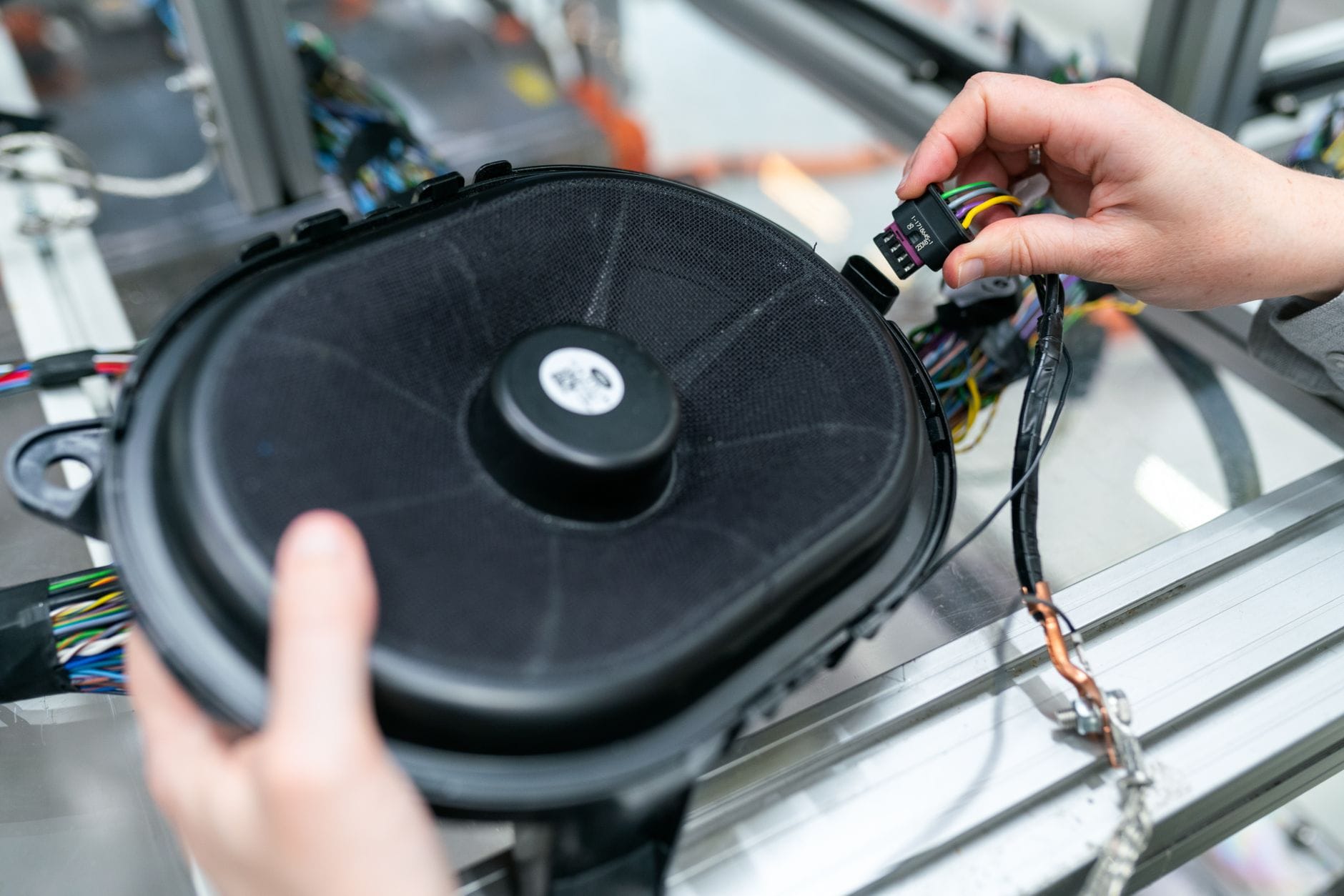

Kontrola stanu gniazd głośnikowych

Przy gniazdach głośnikowych pierwszym krokiem jest test mechaniczny. Wtyk powinien wchodzić z wyczuwalnym oporem i nie mieć „luzu bocznego”. Gniazda sprężynowe muszą mocno trzymać goły przewód, bez możliwości wysunięcia przy lekkim pociągnięciu.

Wizualnie szuka się śladów nadpaleń, brązowych lub zielonych nalotów na stykach, pęknięć plastiku. Jakiekolwiek odbarwienia, które nie schodzą przy lekkim przetarciu, wskazują na przegrzewanie się złącza.

Pomiary elektryczne połączeń

Multimetr ustawiony na test ciągłości lub najniższy zakres rezystancji pozwala sprawdzić, czy od gniazda do punktów na zwrotnicy sygnał dociera bez przerw. Przy poruszaniu przewodem lub gniazdem brzęczyk nie powinien przerywać.

Jeśli opór między pinem gniazda a przewodem dalej w torze jest zmienny lub skacze przy lekkim poruszaniu, połączenie mechaniczne (lut, konektor, śruba) wymaga poprawy albo wymiany elementu.

Dobór nowych bezpieczników: typ, wartość, obudowy i uchwyty

Dobieranie wartości prądowej do konstrukcji kolumny

Najprostszą metodą jest odczytanie wartości oryginalnego bezpiecznika i użycie nowego o identycznym prądzie oraz charakterystyce (np. F 1 A 250 V). Jeżeli opis jest nieczytelny, można posiłkować się dokumentacją producenta lub oznaczeniami na płytce zwrotnicy.

Zmiana wartości „na mocniejszą”, żeby „mniej paliło bezpieczniki”, zwykle kończy się spalonym tweeterem lub zwrotnicą. Jeśli bezpiecznik przepala się zbyt często mimo pracy bez przesteru, trzeba szukać przyczyny w doborze wzmacniacza lub stanie głośnika, a nie w sztucznym podnoszeniu prądu znamionowego.

Charakterystyka czasowo-prądowa i klasa bezpiecznika

W torach wysokotonowych używa się zazwyczaj bezpieczników szybkich (oznaczenie „F”). Mają one zadziałać możliwie szybko przy wzroście prądu, zanim przegrzeje się delikatna cewka głośnika. W zasilaniu sieciowym modułów aktywnych dominuje charakterystyka zwłoczna („T”), odporna na krótkie przeciążenia przy rozruchu.

Przy wymianie nie miesza się charakterystyk. Bezpiecznik szybki w zasilaniu może wybijać przy każdym włączeniu, a zwłoczny w torze wysokotonowym pozwoli na długotrwałe przeciążenie tweeterów.

Dobór konstrukcji oprawki bezpiecznika

W kolumnach estradowych lepiej sprawdzają się oprawki panelowe z nakrętką, montowane od zewnątrz, umożliwiające wymianę bez otwierania obudowy. Dźwiękowiec podmienia wkład w przerwie między utworami, bez rozkręcania skrzyni.

W sprzęcie domowym oprawka na płytce zwrotnicy w zupełności wystarcza, o ile jest solidna mechanicznie i bez trudu znosi kilka wymian bezpiecznika. Ważne, aby styki obejmujące bezpiecznik miały wystarczającą sprężystość i nie odginały się przy wkładaniu nowego elementu.

Materiał i jakość wykonania nowych elementów

Bezpieczniki nie są miejscem do oszczędzania kilku złotych. W tanich, anonimowych wkładkach grubość drutu i jakość topienia bywa przypadkowa. Może to prowadzić do zbyt późnego zadziałania lub przepalania przy normalnym obciążeniu.

Oprawki powinny mieć metalowe elementy stykowe z przyzwoitego stopu miedzi, a nie cienką blachę o niepewnym składzie. W tanich zamiennikach skrzydełka sprężynujące po kilku wyjęciach bezpiecznika przestają dociskać go z odpowiednią siłą.

Dobór i wymiana gniazd głośnikowych w praktyce

Przejście z gniazd jack na Speakon w kolumnach estradowych

Jeśli obudowa posiada już otwór pod gniazdo jack, często da się go wykorzystać pod mały panel z jednym lub dwoma gniazdami Speakon. W sklepach dostępne są gotowe płytki z wycięciami pod NL2 lub NL4, które można przykręcić w miejsce starego koszyka gniazd.

Przewody, które wcześniej były lutowane do gniazda jack, lutuje się lub przykręca do styków Speakonów zgodnie ze schematem producenta (najczęściej 1+ / 1–). Przy okazji dobrze jest wymienić przewody na nieco grubsze, jeżeli wewnątrz kolumny leżały cienkie linki bliskie granicy wytrzymałości prądowej.

Modernizacja zacisków sprężynowych w kolumnach domowych

Zaciski sprężynowe montowane w cienkich plastikowych panelach często pękają lub tracą sprężystość. Zamiast szukać identycznych zamienników można przejść na panel z gniazdami śrubowymi/bananowymi dopasowany wymiarami do obecnego otworu lub nieco większy, zasłaniający stare wycięcie.

Nowy panel przykręca się do drewnianej ścianki na wkręty, a przewody z wnętrza kolumny zakończa końcówkami oczkowymi lub lutuje bezpośrednio do styków. Ważna jest poprawna polaryzacja – oznaczenie „+” i „–” musi odpowiadać faktycznemu podłączeniu do głośników.

Gniazda w instalacjach stałych i systemach 100 V

W instalacjach stałych (bary, sale konferencyjne) często spotyka się linie głośnikowe 100 V z dedykowanymi złączami. Jeśli modernizowana kolumna ma być dalej częścią takiego systemu, nowe gniazdo powinno być kompatybilne z resztą instalacji, zarówno elektrycznie, jak i mechanicznie.

Przy kolumnach ściennych dobrze sprawdzają się gniazda na zaciski śrubowe pod obudową, a na zewnątrz wyprowadza się tylko krótki przewód w peszlu. Ogranicza to liczbę potencjalnych słabych punktów na styku z użytkownikiem.

Uszczelnienie i montaż mechaniczny gniazd

Przy wymianie gniazd panelowych w obudowach typu bass-reflex trzeba zwrócić uwagę na nieszczelności. Stary panel zwykle dociskała cienka uszczelka lub warstwa pianki, która po latach się utlenia. Nowe gniazdo lub panel warto podłożyć na świeżej uszczelce (pianka, gumowa taśma uszczelniająca).

Śruby mocujące dokręca się z wyczuciem. Zbyt mocne skręcenie może zdeformować plastikowy korpus gniazda i doprowadzić do pęknięć przy kolejnych demontażach, a zbyt słabe – do powstawania mikroszczelin powietrznych i drgań mechanicznych.

Praktyczne wskazówki przy lutowaniu i prowadzeniu przewodów

Technika lutowania styków gniazd i oprawek

Styk gniazda lub oprawki bezpiecznika trzeba najpierw oczyścić, a przewód pocynować na odcinku kilku milimetrów. Lut wykonuje się jednym, zdecydowanym nagrzaniem z krótkim czasem kontaktu grota, tak by plastikowy korpus nie zdążył się stopić.

Zimne luty (matowe, grudkowate, poruszające się przy dotknięciu) są częstą przyczyną przerywania sygnału i lokalnego grzania się styków. Jeśli lut budzi wątpliwości, lepiej go podgrzać, usunąć nadmiar cyny i wykonać połączenie od nowa.

Odciążenie mechaniczne przewodów

Przewód przylutowany bezpośrednio do gniazda nie powinien być mechanicznie „wiszący”. Dobrze jest poprowadzić go tak, aby przy ewentualnym szarpnięciu siły przenosiły się na wiązkę kabli lub opaskę zaciskową, a nie bezpośrednio na lut.

Wewnątrz obudowy przewody można związać w niewielkie wiązki i przymocować do ścianki opaską lub klejem na gorąco. Uporządkowana instalacja jest mniej narażona na uszkodzenia podczas kolejnych serwisów i ogranicza niepotrzebne drgania.

Ochrona przed zwarciami i przetarciami

Miejsca, w których przewody przechodzą przez otwory w drewnie lub metalu, wymagają zabezpieczenia. Stosuje się przelotki gumowe lub przynajmniej kawałek koszulki termokurczliwej nasunięty na przewód w miejscu styku z krawędzią.

Gołe końcówki przewodów, które nie są aktualnie używane (np. zapasowe odczepy transformatora w kolumnie instalacyjnej), trzeba odizolować. Można je zagiąć i zaizolować koszulką termokurczliwą lub taśmą, tak aby przypadkowo nie dotknęły metalowych elementów obudowy.

Testy po wymianie bezpieczników i gniazd

Kontrola wizualna i pomiarowa przed zamknięciem obudowy

Po zakończonym montażu warto jeszcze raz przejść wzrokiem wszystkie połączenia. Sprawdzić, czy nie pozostały luźne odcinki drutu, krople cyny ani śrubki, które mogłyby później wykonywać „wycieczki” wewnątrz obudowy.

Multimetr w trybie testu ciągłości pozwala skontrolować, czy między pinami nowych gniazd a odpowiednimi punktami na zwrotnicy istnieje stabilne połączenie, a między liniami plus i minus nie ma zwarcia w spoczynku.

Pierwsze uruchomienie przy zmniejszonej mocy

Pierwsze odsłuchy po wymianie bezpieczników i gniazd najlepiej wykonać przy umiarkowanej głośności. Najpierw cichy sygnał – różowy szum lub dobrze znane nagranie – pozwala wychwycić wszelkie trzaski, zaniki pasma lub nierównomierności między kanałami.

Przy mocniejszym podkręceniu wzmacniacza słucha się, czy kolumna nie trzeszczy przy większym wychyleniu membran i czy oba kanały zachowują się podobnie. Jeśli któryś z głośników gra ciszej lub pojawiają się chwilowe zaniki, trzeba wrócić do sprawdzenia połączeń przewodów i lutów przy gniazdach oraz oprawkach.

W instalacjach z nowymi zabezpieczeniami bezpiecznikowymi dobrym testem jest też krótkotrwałe, kontrolowane obciążenie. Zwiększanie głośności stopniami pozwala ocenić, czy bezpieczniki nie zadziałają zbyt wcześnie przy normalnym poziomie pracy, albo przeciwnie – czy kolumna nie zdradza oznak przeciążenia zanim zadziała zabezpieczenie.

Po kilkudziesięciu minutach grania obudowę można delikatnie obmacać dłonią w okolicach gniazd i oprawek. Nadmierne nagrzewanie w jednym punkcie często oznacza kiepski styk lub zbyt cienki przewód. Taki sygnał ostrzegawczy lepiej wychwycić od razu, zanim zestaw trafi w ręce mniej uważnego użytkownika.

Jeśli zestaw nagłośnieniowy pracuje mobilnie, jeden z pierwszych wyjazdów po modernizacji warto traktować jak „jazdę próbną”. Sprawdzenie, czy wtyki wchodzą pewnie w nowe gniazda, czy nic nie luzuje się po kilku przeniesieniach kolumn, pozwala szybko poprawić drobne niedoróbki montażowe.

Starannie dobrane i wymienione bezpieczniki oraz gniazda rzadko zwracają na siebie uwagę podczas pracy – i o to chodzi. Gdy po kilku koncertach czy miesiącach domowego grania nie ma przerw w sygnale, luzów na wtykach ani przegrzanych elementów, można uznać, że modernizacja spełniła swoje zadanie: zestaw jest bezpieczniejszy, bardziej przewidywalny i mniej podatny na kaprysy w najgorszym możliwym momencie.

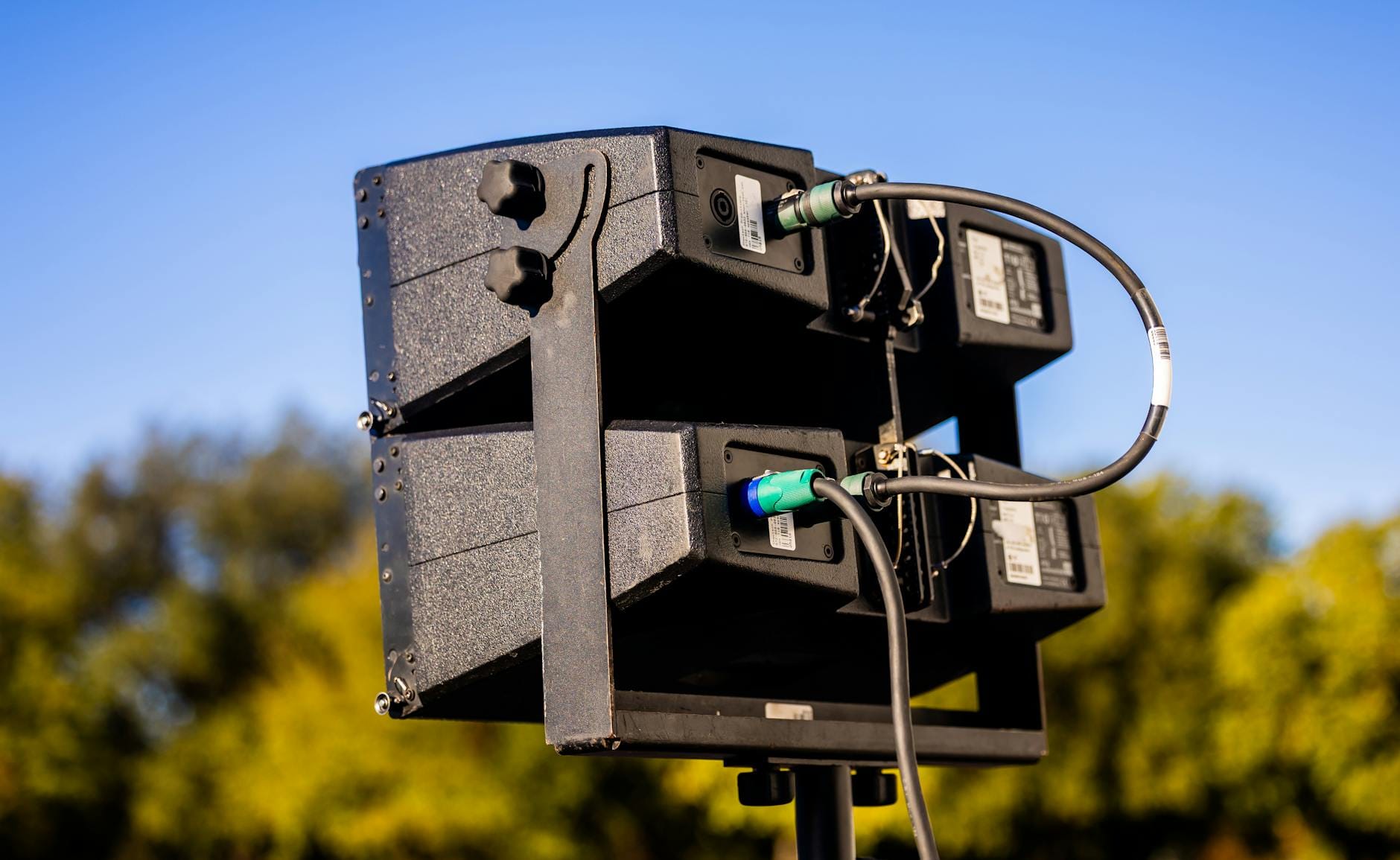

Specyfika pracy zestawów estradowych i mobilnych

Kolumny estradowe i mobilne są częściej przenoszone, uderzane i podłączane w pośpiechu. Bezpieczniki i gniazda cierpią tu znacznie mocniej niż w zestawach domowych, więc dobór i montaż elementów musi uwzględniać takie traktowanie.

W trasie gniazda często są narażone na szarpnięcia kabli, nadepnięcia na wtyki czy zginanie przewodów przy krawędzi sceny. Słaby lut lub luźna śruba zwykle wychodzi na jaw dopiero podczas próby dźwięku, gdy nie ma czasu na poważniejszy serwis.

Odporność mechaniczna gniazd w warunkach scenicznych

Gniazda panelowe w kolumnach mobilnych powinny mieć solidny kołnierz i mocne mocowanie do ściany obudowy, najlepiej na cztery śruby. Cienkie, wciskane panele z jednym wkrętem pośrodku szybko się wyrabiają i zaczynają „pływać” przy wkładaniu wtyku.

Jeżeli w zestawie używa się kilku rodzajów złączy (np. Speakon i zaciski śrubowe), przy montażu trzeba je rozmieścić tak, aby nie przeszkadzały sobie mechanicznie. Zbyt bliska odległość powoduje, że plastikowe obudowy klinują się między sobą, co przenosi naprężenia na wewnętrzne styki.

Dodatkowe zabezpieczenie przewodów przed szarpnięciem

Od strony wnętrza obudowy przewody do gniazd można przeprowadzić przez plastikowe uchwyty lub klipsy przykręcane do ścianki. Dzięki temu ewentualne szarpnięcie kablem na scenie nie działa bezpośrednio na luty, tylko rozkłada się na większą długość przewodu.

W większych kolumnach estradowych dobrze sprawdzają się krótkie „pętle serwisowe” przewodów – odcinek zapasu kabla uformowany w łagodny łuk. Ułatwia to demontaż panelu gniazd bez urywania połączeń, a przy przypadkowym pociągnięciu łuk się prostuje zamiast wyrywać lut.

Znaczenie dokumentacji i oznaczeń po modernizacji

Po wymianie bezpieczników i gniazd zestaw nie zawsze odpowiada pierwotnej specyfikacji producenta. Brak jasnych oznaczeń sprzyja późniejszym błędom użytkownika lub kolejnego serwisanta.

Prosty schemat lub opis, nawet odręczny, często ratuje sytuację, gdy po kilku latach trzeba wrócić do kolumny z usterką lub przeróbką.

Etykiety przy gniazdach i oprawkach bezpieczników

Oprawki bezpieczników powinny mieć opis wartości i typu wkładki, nie tylko w dokumentacji, ale też przy samym elemencie. Krótki nadruk „F1A 250 V” lub „T2A” obok oprawki eliminuje zgadywanie przy kolejnej awarii.

Gniazda głośnikowe warto opisać nie tylko symbolem typu (np. NL4), ale także konfiguracją styków. Prosty nadruk „1+/1–” przy gnieździe Speakon znacznie ogranicza ryzyko pomyłki przy późniejszych naprawach lub rozbudowie systemu.

Wewnętrzne opisy przewodów i połączeń

We wnętrzu kolumny przydają się krótkie opisy na taśmie samoprzylepnej: który przewód prowadzi do którego głośnika, gdzie znajduje się wejście na zwrotnicę, a gdzie odczepy transformatora (przy systemach 100 V). Nie trzeba wtedy śledzić ścieżek na płytce pod lupą.

Przy bardziej rozbudowanych zwrotnicach można na wewnętrznej ściance przykleić mały schemat połączeń lub chociaż kierunkowy strzałkowy opis sygnału: „IN → FUSE → HF”. To uproszczone, ale w kryzysowej sytuacji znacznie skraca czas diagnozy.

Integracja nowych elementów z istniejącą zwrotnicą

Bezpiecznik i gniazdo nie działają w próżni – są częścią całego toru sygnałowego. Przy starszych konstrukcjach zwrotnic, zwłaszcza wykonywanych amatorsko, wprowadzenie nowych oprawek czy gniazd może wymagać lekkiej korekty układu.

Celem jest uniknięcie dodatkowych spadków napięcia i nieprzewidzianych zmian charakterystyki, a jednocześnie poprawa bezpieczeństwa głośników.

Lokalizacja bezpiecznika w torze sygnałowym

W wielu starszych kolumnach bezpiecznik był montowany „gdzie było wygodnie”, często w szereg z całym torem sygnału. Lepszym rozwiązaniem bywa włączenie go jedynie w tor wysokotonowy, szczególnie przy delikatnych driverach.

Przy modernizacji można rozdzielić sygnał: bezpiecznik dać tylko przed sekcją wysokotonową, a tor nisko-średniotonowy podłączyć bezpośrednio przez gniazdo do odpowiednich elementów zwrotnicy. Takie podejście ogranicza niepotrzebne obciążenie bezpiecznika dużymi prądami niskich częstotliwości.

Minimalizacja dodatkowych połączeń i przejść

Każde dodatkowe złącze śrubowe, złączka typu „kostka” czy cienki przewód to kolejny potencjalny punkt awarii. Przy wymianie oprawek i gniazd warto usunąć stare, zbędne przejściówki i łączyć przewody możliwie bezpośrednio.

W praktyce oznacza to np. zastąpienie długiego łańcucha: gniazdo → złączka → kostka → zwrotnica jednym, solidnym odcinkiem przewodu lutowanym na obu końcach. Mniej miejsc styku to mniejsze ryzyko utlenienia i luzów.

Modernizacja w starszych kolumnach domowych i vintage

W konstrukcjach vintage dochodzi aspekt zachowania oryginalnego wyglądu. Wymiana gniazd i bezpieczników musi równoważyć funkcjonalność z estetyką, aby nie zniszczyć charakteru zestawu.

Nie zawsze da się to pogodzić w 100%, ale zwykle można znaleźć rozsądny kompromis.

Zachowanie oryginalnego panelu i tylnej ścianki

Jeżeli tylna ścianka ma charakterystyczny nadruk lub logo, nie trzeba jej od razu ciąć. Często wystarczy wymienić same wkładki gniazd w istniejących otworach albo zastosować wewnętrzny „adapter” – mały metalowy lub plastikowy panel zamocowany od środka, niewidoczny z zewnątrz.

Stare, utlenione zaciski można pozostawić na miejscu jako „atrapy”, a nowe gniazdo wyprowadzić w ich pobliżu w sposób jak najmniej rzucający się w oczy. Przy późniejszej renowacji możliwe będzie odtworzenie stanu fabrycznego, a kolumna nadal pozostaje praktycznie używalna.

Dostosowanie do współczesnych wzmacniaczy

Starsze kolumny bywały przystosowane do cienkich przewodów zakończonych gołymi żyłami. Dzisiejsze wzmacniacze i instalacje domowe opierają się częściej na bananach lub tulejkach. Wymiana zacisków na nowoczesne poprawia niezawodność połączenia i redukuje ryzyko zwarcia przy podłączaniu.

Nie trzeba od razu instalować gniazd Speakon w kolumnach domowych – solidne podwójne zaciski śrubowe z możliwością wpięcia bananów zwykle w zupełności wystarczą i wyglądają naturalnie w zestawach vintage.

Specjalne przypadki: kolumny aktywne i zasilane

W kolumnach aktywnych oprócz toru sygnałowego występuje zasilanie sieciowe i wzmacniacz. Zabezpieczenia bezpiecznikowe mają tu większe znaczenie, a pomyłki bywają kosztowne.

Prace w takich obudowach wymagają większej ostrożności i często dodatkowych modyfikacji, które nie występują w kolumnach pasywnych.

Bezpieczniki sieciowe i wtórne w aktywnych modułach

Większość aktywnych modułów ma przynajmniej dwa poziomy zabezpieczeń: główny bezpiecznik sieciowy oraz dodatkowe zabezpieczenia po stronie niskiego napięcia lub przy wyjściach wzmacniacza. Przy modernizacji kolumny nie ingeruje się zwykle w moduł wzmacniacza, lecz w jego otoczenie.

Jeśli do kolumny doprowadzony jest przewód sieciowy, a bezpiecznik sieciowy znajduje się na panelu, element ten musi zachować klasę izolacji i spełniać wymagania dla pracy z napięciem 230 V. Zastąpienie go tanim, niecertyfikowanym zamiennikiem z działu „DIY” jest realnym zagrożeniem pożarowym.

Gniazda sygnałowe i ich wpływ na niezawodność

W aktywnych kolumnach równie istotne są gniazda sygnałowe: XLR, jack, czasem RCA. Luźne lub zabrudzone gniazda wejściowe powodują trzaski, zanik kanału i przydźwięki. Skoro obudowa jest otwarta przy wymianie bezpiecznika, można od razu ocenić stan tych złączy.

Zamiana zużytego gniazda jack na solidne XLR (jeżeli tor sygnałowy i zastosowanie na to pozwalają) często poprawia odporność na zakłócenia i stabilność połączenia. Wymaga to jednak ingerencji w panel i przewody sygnałowe, więc trzeba zachować czytelne oznaczenia wejść i typów sygnału.

Strategie modernizacji w dużych systemach i instalacjach

Przy pojedynczej kolumnie wymiana gniazda i bezpiecznika to prosta operacja. W kompletnym systemie instalacyjnym lub zestawie kilku identycznych paczek warto podejść do tematu systemowo, aby uniknąć chaosu.

Spójność rozwiązań ułatwia serwis, a przede wszystkim ogranicza błędy przy podłączaniu przez mniej doświadczone osoby.

Ujednolicenie typów złączy i wartości bezpieczników

Jeśli w systemie pracuje kilka par kolumn, dobrze jest przy okazji modernizacji doprowadzić typy złączy i wartości bezpieczników do jednego standardu. Mieszanka różnych gniazd i zabezpieczeń wprowadza zamieszanie podczas montażu i napraw.

Przykładowo: wszystkie kolumny frontowe mogą otrzymać identyczne gniazda Speakon NL4 z użyciem styków 1+/1–, a wszystkie satelity – NL2. Analogicznie, bezpieczniki w torze wysokotonowym można dobrać według jednego klucza dla kolumn o podobnej mocy i impedancji.

Planowanie przyszłych rozbudów i serwisu

Przy instalacjach stałych w klubach czy salach konferencyjnych warto przewidzieć możliwość przyszłych rozbudów. Dodanie zapasowego otworu zaślepionego panelem, przygotowanie dodatkowego miejsca na kolejną oprawkę bezpiecznika czy pozostawienie krótkich zapasów przewodów ułatwi późniejsze zmiany.

Jeżeli kolumny mają być serwisowane przez różne osoby, sensowne jest pozostawienie w obudowie krótkiej notatki z opisem użytych elementów: typów bezpieczników, producenta gniazd, przekrojów przewodów. Nie jest to wyrafinowana dokumentacja, ale potrafi oszczędzić dużo czasu i ograniczyć ryzyko nieprzemyślanych przeróbek.

Najczęstsze błędy przy wymianie bezpieczników i gniazd

Sam montaż nowych elementów nie gwarantuje poprawy niezawodności. Kilka prostych błędów potrafi zniweczyć całą modernizację, a nawet doprowadzić do uszkodzeń głośników lub wzmacniacza.

Zbyt duża wartość bezpiecznika

Podnoszenie wartości wkładki „żeby się nie przepalała” kończy się często spaleniem driverów lub cewek. Bezpiecznik ma się przepalić wcześniej niż głośnik – to jego rola.

Jeśli poprzedni właściciel wymienił oryginalny bezpiecznik np. z 1 A na 5 A, trzeba wrócić do wartości z dokumentacji albo wyliczyć ją na nowo, bazując na mocy i impedancji sekcji głośnikowej.

Stosowanie niewłaściwego typu charakterystyki

W torach wysokotonowych często używa się wkładek szybkich (F), a w torach nisko-średniotonowych – wolniejszych (T), lub rozwiązań polimerowych. Zamiana ich „jeden do jednego” bez refleksji może zmienić sposób ochrony.

Jeżeli oryginał był typu F, montaż typu T o tej samej wartości może przepuszczać krótkie przeciążenia, które wcześniej były odcinane. Efektem bywa przegrzewanie cewek przy sygnałach impulsowych.

Łączenie przewodów na skrętkę bez lutowania

Skręcone i zaizolowane przewody w kolumnie szybko się luzują pod wpływem wibracji. Rośnie rezystancja styku, pojawiają się trzaski, a czasem przerywanie kanału.

Każde połączenie przewodu ze złączem śrubowym, oprawką czy pinem gniazda powinno być zaciśnięte odpowiednią tulejką lub polutowane i zabezpieczone termokurczem.

Pomijanie uziemienia i ekranowania w aktywnych kolumnach

Przy aktywnych zestawach zdarza się, że ktoś demontuje oryginalne gniazdo z filtrem i uziemieniem, zastępując je prostym gniazdem IEC lub przewodem „na sztywno”. Znika wtedy filtr przeciwzakłóceniowy i poprawne prowadzenie PE.

Przy każdej ingerencji w tylny panel kolumny aktywnej trzeba odtworzyć oryginalny układ uziemienia i połączeń do ekranu obudowy, inaczej rośnie poziom szumów i ryzyko porażenia.

Diagnostyka po modernizacji: testy i pomiary

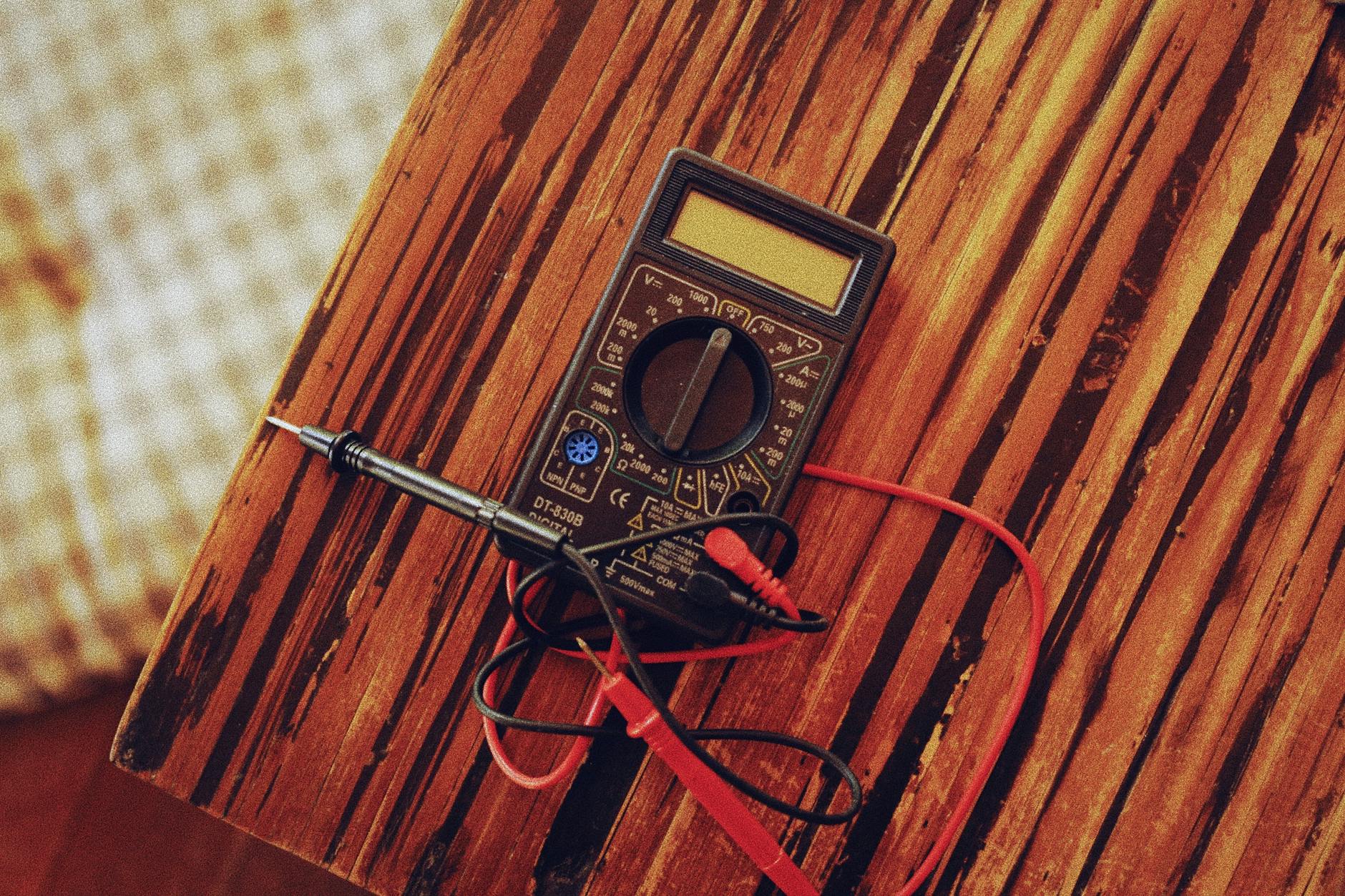

Po wymianie bezpieczników i gniazd dobrze jest sprawdzić, czy cały tor działa poprawnie i nie wprowadzono nowych usterek. Kilka prostych testów wystarczy, by wyłapać większość problemów.

Kontrola ciągłości i polaryzacji

Najprostszy krok to pomiar ciągłości między gniazdem a zaciskami głośników. Multimetr w trybie „buzzer” pozwoli szybko zweryfikować, czy nie zamieniono polaryzacji lub nie zostawiono przerwy w obwodzie.

Przy systemach wielodrożnych warto sprawdzić osobno tor niskotonowy i wysokotonowy: od odpowiednich styków gniazda, przez zwrotnicę, aż do zacisków każdego przetwornika.

Test obciążenia przy małej mocy

Po sprawdzeniu „na sucho” warto podać na kolumnę sygnał o niskim poziomie z generatora lub muzyki, korzystając z pewnego wzmacniacza. Najpierw na minimalnej głośności, potem stopniowo ją podnosząc.

Jeśli bezpiecznik nagrzewa się nietypowo szybko, pojawiają się trzaski przy dotykaniu gniazda lub któryś z przetworników milczy, modernizacja wymaga korekty zanim zestaw trafi na scenę.

Odsłuch próbny z realnym materiałem

Krótki test na znanym nagraniu ujawnia problemy, których nie pokaże sam miernik: dziury w paśmie, szumy podczas poruszania wtykiem, zanikanie wysokich tonów przy większej głośności.

Jeżeli przy mocniejszym sygnale wysokotonowy bezpiecznik przepala się natychmiast, jego wartość lub typ prawdopodobnie są zbyt „ciasne” albo zwrotnica została podłączona błędnie względem gniazda.

Praktyka serwisowa: organizacja pracy przy wielu kolumnach

Przy zestawie kilku lub kilkunastu paczek wymiana gniazd i bezpieczników jest powtarzalną pracą. Dobre przygotowanie oszczędza czas i redukuje pomyłki.

Standaryzacja części zamiennych

Najlepiej od razu przyjąć jeden typ gniazda Speakon, jeden typ zacisków śrubowych i dwa–trzy wartości bezpieczników dla całego zestawu. Minimalizuje to liczbę wariantów, które trzeba trzymać na stanie.

W praktyce wystarczy kilka pudełek: wkładki do torów wysokotonowych, mocniejsze wkładki do sekcji nisko-średniotonowych, standardowe oprawki panelowe i wybrane typy gniazd. Reszta to przewód i koszulki termokurczliwe.

Oznaczanie kolumn i dokumentowanie zmian

Po zakończeniu prac każdą kolumnę można oznaczyć dyskretną etykietą z informacją o typach gniazd i wartościach bezpieczników. Nawet prosty opis „HF: F1A, LF: brak” przyspiesza późniejszy serwis.

Dla większych systemów pomaga też arkusz z listą numerów kolumn i krótkim opisem modyfikacji. Przy kolejnej awarii wiadomo od razu, z czym ma się do czynienia, zamiast każdorazowo zaglądać do środka.

Dobór przewodów i końcówek do nowych gniazd

Nowe gniazda i oprawki wymagają dopasowania przekroju przewodów oraz sposobu zakończenia żył. Zbyt cienki kabel lub źle zaciśnięta końcówka ograniczają korzyści z modernizacji.

Przekrój przewodów wewnątrz kolumny

Dla typowych kolumn estradowych dobre minimum to przewód miedziany 1,5 mm² do sekcji wysokotonowej i 2,5 mm² do niskotonowej. W mniejszych zestawach domowych można zejść odpowiednio do 1,0 i 1,5 mm².

Jeśli oryginalne okablowanie było wyraźnie cieńsze, przy okazji wymiany gniazd i bezpieczników sensownie jest od razu wymienić też przewody, przynajmniej na odcinkach o najwyższym obciążeniu prądowym.

Końcówki kablowe i sposób mocowania

Przewody wsuwane bezpośrednio pod śrubę w gnieździe lub oprawce lubią się wyślizgiwać i łamać. Zastosowanie tulejek zaciskanych (ferrule) lub konektorów wsuwanych daje stabilniejszy i powtarzalny styk.

Do gniazd Speakon i oprawek śrubowych dobrze sprawdzają się tulejki zaciśnięte odpowiednimi szczypcami. Przy konektorach żeńskich trzeba pilnować, by siła docisku była właściwa – zbyt luźne styki zaczynają się grzać i utleniać.

Modyfikacje poprawiające obsługę i ergonomię

Wymiana gniazd i bezpieczników to dobry moment, by ułatwić codzienną obsługę zestawu. Często drobna zmiana rozwiązuje typowe problemy na scenie lub w instalacji stałej.

Rozmieszczenie gniazd na panelu

Jeżeli tylny panel ma sporo miejsca, rozdzielenie gniazd wejściowych i przelotowych (link) zmniejsza ryzyko pomyłki podczas szybkiego okablowania. Dwa identyczne gniazda można opisać wyraźnie: „IN” i „THRU”.

Gniazda zasilające i sygnałowe w aktywnych kolumnach nie powinny być zbyt blisko siebie. Kilka dodatkowych centymetrów odstępu ułatwia dostęp i ogranicza plątaninę przewodów.

Dobór typu gniazd do zastosowania

Na scenie stałym standardem są złącza Speakon, bo blokują się mechanicznie i dobrze znoszą częste przepinanie. W instalacjach stałych, gdzie kable się nie ruszają, można rozważyć solidne zaciski śrubowe w zamykanej wnęce.

W zestawach domowych gniazda bananowe i zaciski kombinowane (banan + goła żyła) zapewniają wygodę bez potrzeby używania specjalnych przewodów. W każdym przypadku kluczowa jest jakość mechaniczna i powtarzalny docisk styków.

Bezpieczeństwo pracy przy napięciach sieciowych

Przy kolumnach aktywnych lub modułach zasilanych z sieci błąd przy wymianie elementów może być niebezpieczny dla użytkownika, a nie tylko dla sprzętu.

Odłączanie zasilania i rozładowanie kondensatorów

Przed otwarciem obudowy z układem zasilacza sieciowego przewód 230 V musi być fizycznie wyjęty z gniazda, a nie tylko „wyłączony” wyłącznikiem. Po odłączeniu warto odczekać chwilę, aż kondensatory w zasilaczu częściowo się rozładują.

Przy głębszych ingerencjach w moduł wzmacniacza czynności serwisowe powinien prowadzić ktoś, kto potrafi sprawdzić miernikiem, czy na kondensatorach nie ma już niebezpiecznego napięcia.

Dobór oprawek i przewodów do sekcji sieciowej

Elementy pracujące z napięciem 230 V muszą mieć odpowiednią izolację i odstępy upływowe. Oprawka bezpiecznika, która świetnie nadaje się do toru niskonapięciowego, może być niewystarczająca do linii sieciowej.

Przewody w części zasilającej powinny mieć przekrój zgodny z poborem prądu i izolację na napięcie sieciowe, najlepiej w podwójnej izolacji lub w osłonie. Wszystkie połączenia ochronne PE muszą być mechanicznie pewne i trwale połączone z metalowymi częściami obudowy.

Przebudowa starszych zwrotnic pod nowy sposób zabezpieczeń

Starsze zwrotnice często nie były projektowane z myślą o osobnych bezpiecznikach dla poszczególnych sekcji. Modernizacja bywa okazją do ich lekkiego przeprojektowania.

Dodanie zabezpieczenia tylko dla sekcji wysokotonowej

W wielu konstrukcjach domowych i „garażowych” jeden bezpiecznik zabezpieczał całą kolumnę. Przeniesienie go wyłącznie na tor wysokotonowy poprawia ochronę najdelikatniejszego przetwornika bez niepotrzebnego limitowania sekcji niskotonowej.

W praktyce sprowadza się to do rozdzielenia sygnału za gniazdem: bezpiecznik w szereg z wejściem filtra HF, a wejście filtra LF bezpośrednio z gniazda. Warto jednak sprawdzić, czy przy dużych mocach nie dochodzi wtedy do przesterowania zwrotnicy niskotonowej.

Zmiana miejsca włączenia elementów ochronnych

Niektóre konstrukcje stosują żarówki lub PTC w roli zabezpieczenia drivera. Modernizacja może polegać na dodaniu szeregowego bezpiecznika przed takim układem, aby uniknąć przepalania ścieżek na płytce przy skrajnych przeciążeniach.

Wymaga to przerysowania prostego schematu i logicznego ułożenia kolejności: gniazdo → bezpiecznik → elementy ochronne → filtr → głośnik. Dzięki temu łatwiej jest też później diagnozować, który element zadziałał przy awarii.

Typowe błędy przy modernizacji i jak ich uniknąć

Przy wymianie gniazd i bezpieczników łatwo o drobne pomyłki, które wychodzą dopiero na scenie. Kilka z nich powtarza się u większości użytkowników.

Zła polaryzacja przy nowych gniazdach

Częsty problem to odwrócenie biegunów między gniazdem a zwrotnicą, zwłaszcza przy przejściu z zacisków sprężynowych na Speakon. Objawia się to „chudym” basem przy pracy kilku kolumn razem.

Najprościej po montażu przelecieć każdy tor miernikiem i porównać schematyczny rysunek na obudowie z rzeczywistym podłączeniem. Ołówek i kartka oszczędzają godzinę szukania błędu później.

Za krótkie przewody wewnątrz obudowy

Zbyt napięte przewody przy panelu gniazdowym pękają przy pierwszym upadku lub transporcie. Przy docinaniu zostaw niewielki zapas długości i jeden miękki łuk, zamiast prostego, napiętego odcinka.

Jeśli kolumna ma wyjmowaną zwrotnicę na oddzielnym panelu, przewody sygnałowe powinny pozwalać na jej wysunięcie bez urywania lutów.

Łączenie różnych metali bez zabezpieczenia

Skręcanie miedzi z aluminium bez przekładki powoduje szybką korozję styków. Jeśli kolumna ma stare aluminiowe szyny lub zaciski, lepiej wymienić je na mosiężne niż łączyć miedź „na siłę”.

Przy mieszanych stykach przynajmniej zastosuj końcówki z ocynkowanej lub posrebrzanej blachy oraz mocne dokręcenie, bez luźnych, półskręconych żył.

Bezpiecznik w złym miejscu toru

Wstawienie bezpiecznika w gałąź równoległą albo przed całym układem filtrów potrafi zmienić charakterystykę zwrotnicy przy dużej mocy. Typowy błąd to wpięcie wkładki szeregowo z gniazdem, zamiast tylko z sekcją HF.

Pomaga trzymanie się prostej zasady: osobna linia od gniazda do HF z bezpiecznikiem, osobna do LF bez bezpiecznika lub z mocniejszą wkładką topikową w obwodzie ochronnym, a nie w głównym torze.

Specyfika kolumn domowych, estradowych i instalacyjnych

Rodzaj zestawu mocno wpływa na dobór gniazd i sposobu zabezpieczeń. Inaczej traktuje się małe monitory domowe, inaczej duże paczki frontowe.

Kolumny domowe i hi-fi

W zestawach domowych ważniejsza jest estetyka i kompatybilność z istniejącym okablowaniem niż ekstremalna odporność mechaniczna. Dobre zaciski śrubowe lub kombinowane banan/goła żyła zwykle wystarczą.

Bezpieczniki montowane na panelu tylnym lub wewnątrz obudowy dobrze jest opisać od razu na etykiecie. Domowy użytkownik często sam wymieni wkładkę, jeśli informacja o typie i wartości jest dostępna bez rozbierania kolumny.

Kolumny estradowe i sceniczne

Na scenie liczy się szybkie okablowanie w ciemności i odporność na szarpanie kabli. Tu Speakon jest praktycznie jedyną rozsądną opcją, a gniazda powinny być montowane na metalowych podkładkach lub panelach.

Bezpieczniki dostępne od zewnątrz mają sens głównie dla toru wysokotonowego. Wkładki zasilające lub główne lepiej ukryć wewnątrz, żeby nie kusiły do „naprawy” przez włożenie śrubki zamiast bezpiecznika podczas koncertu.

Systemy instalacyjne i stałe nagłośnienia

W instalacjach stałych przewody praktycznie się nie ruszają, dlatego główne zagrożenie to przepięcia i przeciążenia, a nie mechaniczne wyrwanie złącza. Sprawdzają się osłonięte zaciski śrubowe w puszkach lub zamykanych wnękach.

Bezpieczniki bywa, że montuje się w osobnych skrzynkach serwisowych, a nie w samej kolumnie. Przy modernizacji często rozsądniej jest dodać zabezpieczenia w racku wzmacniaczy niż ingerować w każdą obudowę z osobna.

Wymiana gniazd w aktywnych modułach wzmacniaczy

Kolumny aktywne mają dodatkową warstwę komplikacji: sygnał, zasilanie i czasem sterowanie cyfrowe w jednej obudowie. Tu szczególnie przydaje się porządek na panelu.

Oddzielenie złącz sygnałowych od mocy

Gniazda audio (XLR, TRS) lepiej umieścić z dala od gniazda IEC lub powerCON. Nawet kilka centymetrów i inny kierunek prowadzenia ścieżek ogranicza przydźwięki i zakłócenia przy dużych prądach.

Jeżeli przestrzeń jest ograniczona, przynajmniej skróć przewody wysokoprądowe do minimum i prowadź je przy krawędzi panelu, a sygnałowe środkiem, z dala od transformatorów i dławików.

Modernizacja gniazd zasilających

Stare, luźne gniazda sieciowe IEC często są najsłabszym punktem aktywnej kolumny. Wymiana na markowe, z zatrzaskiem przewodu lub na system powerCON poprawia bezpieczeństwo i zmniejsza ryzyko chwilowych przerw zasilania.

Przy wymianie unikaj „przedłużania” istniejących przewodów na skrętkach i kostkach. Lepiej przeprowadzić nowy, jednoczęściowy odcinek od gniazda do płytki zasilacza, z poprawnym mocowaniem mechanicznym i odciążeniem kabla.

Zabezpieczenie przed dostępem do części pod napięciem

Panel wzmacniacza po modernizacji musi zachować wszystkie osłony, przegrody i dystanse, które oddzielają użytkownika od 230 V. Żadnych „tymczasowych” rozwiązań z odstającą blaszką czy krzywo wkręconym gniazdem.

Jeśli nowe gniazdo wymaga większego wycięcia, krawędzie otworu powinny być zabezpieczone, a elementy przewodzące odsunięte od blachy na dystansach z tworzywa.

Ochrona przed wilgocią, kurzem i wibracjami

Środowisko, w którym pracują kolumny, ma duży wpływ na trwałość gniazd i oprawek. Plener, klub z dymem czy pył budowlany szybko zweryfikują jakość modernizacji.

Uszczelnianie panelu tylnego

Przy plenerach i transporcie w deszczu dobrze działa cienka uszczelka piankowa między panelem gniazdowym a obudową. Chroni przed wlewaniem się wody po kablu i przed kurzem zasysanym przez ruch membrany.

Śruby mocujące gniazda można posmarować delikatnie klejem do gwintów, żeby nie luzowały się od wibracji, ale bez przesady – demontaż w przyszłości musi pozostać możliwy.

Odporność oprawek bezpieczników na drgania

W głośnych, mocno obciążonych systemach oprawki z luźnymi stykami potrafią „rozłączać się” od drgań zanim bezpiecznik zadziała termicznie. Objawia się to losowym zanikaniem wysokich tonów.

Dlatego do toru HF lepiej stosować oprawki panelowe z wyraźnym dociskiem sprężyny, a nie tanie uchwyty z blaszką. Wewnątrz obudowy dobrze jest mechanicznie podeprzeć większe oprawki, np. dodatkowym wkrętem lub klejem na gorąco.

Zabezpieczenie lutów i przewodów

Silne wibracje stopniowo łamią luty na cięższych elementach. Przewody doprowadzone do gniazd i oprawek można dodatkowo przymocować do panelu opaską lub klejem, żeby nie przenosiły pełnej siły na sam punkt lutowniczy.

Przy połączeniach na płytkach drukowanych kilka kropli lakieru zabezpieczającego na newralgicznych punktach poprawia odporność na mikropęknięcia.

Proste modyfikacje zwiększające odporność na błędy użytkownika

Duża część awarii nie wynika z samej konstrukcji kolumn, tylko z nieuważnego użytkowania. Kilka detali konstrukcyjnych potrafi to ograniczyć.

Zabezpieczenie przed podaniem zasilania na wejście głośnikowe

Zdarza się, że ktoś przez pomyłkę wpiął przewód ze wzmacniacza w gniazdo sygnałowe aktywnej kolumny lub odwrotnie. Odpowiedni układ gniazd i opisów na panelu zmniejsza szansę na taki błąd.

Dobrym nawykiem jest stosowanie różnych typów gniazd dla zasilania i sygnału, bez „kombinacji” typu IEC jako wyjście do zasilania kolejnej kolumny prowadzone równolegle do XLR w jednym rzędzie bez opisu.

Wyraźne opisy torów i zabezpieczeń

Opis „HF PROTECT” przy oprawce bezpiecznika wysokotonowego informuje technika, czego dotyczy wkładka. Przy kilku torach równoległych (bi-amp, tri-amp) oznaczenie gniazd kolorowymi pierścieniami lub piktogramami zmniejsza liczbę pomyłek.

Nawet prosty nadruk lub naklejka z rozpisanym pinoutem gniazda Speakon (1+/1- LF, 2+/2- HF) ułatwia serwis i szybkie sprawdzenie okablowania przed koncertem.

Ograniczenie „tuningu” przez osoby trzecie

Jeśli kolumny często trafiają do przypadkowych rąk, dobrze jest utrudnić przypadkowe grzebanie przy zabezpieczeniach. Oprawki bezpieczników w trudno dostępnym miejscu wewnątrz obudowy zabezpieczają przed zastępowaniem wkładek drutem.

W kolumnach wypożyczanych komercyjnie można również plombować część śrub lub stosować naklejki ostrzegające o konsekwencjach samodzielnych „modyfikacji” zabezpieczeń.

Modernizacja przy ograniczonym budżecie

Nie zawsze jest możliwość wymiany wszystkiego od razu. Nawet w takich warunkach da się sensownie podnieść bezpieczeństwo zestawu.

Priorytety wymiany elementów

Na początku najlepiej wymienić najbardziej newralgiczne punkty: luźne gniazda sygnałowe, przypalone oprawki HF i skorodowane zaciski. Stare przewody, jeśli nie są przegrzane ani kruche, mogą chwilowo pozostać.

W drugiej kolejności warto doprowadzić do porządku uziemienie i styki PE w aktywnych modułach oraz wyrównać wartości bezpieczników do wspólnego standardu.

Używane części vs. nowe komponenty

Czasem kusi wykorzystanie używanych gniazd lub oprawek z demontażu. Ma to sens tylko przy markowych częściach w dobrym stanie mechanicznym i bez śladów przegrzania.

Przy bezpiecznikach i elementach pracujących z siecią nie ma sensu oszczędzać kilku złotych. Nowa, pewna oprawka panelowa i komplet wkładek to mały koszt w stosunku do ceny całej kolumny czy wzmacniacza.

Części wymieniane „przy okazji”

Jeżeli i tak demontujesz panel gniazdowy, dobrze jest wymienić od razu stare, kruche przewody o izolacji pękającej przy zgięciu oraz śruby z wyrobionym gwintem. Te elementy rzadko wracają na stół serwisowy osobno.

Prosty zestaw: przewód o odpowiednim przekroju, kilka metrów koszulki termokurczliwej i komplet tulejek zaciskanych podnosi jakość całej modernizacji bez dużego wzrostu kosztów.

Najczęściej zadawane pytania (FAQ)

Jak rozpoznać, że gniazda w kolumnach nadają się do wymiany?

Typowe objawy to zaniki dźwięku przy poruszeniu kablem, trzaski, spadek głośności jednego kanału oraz miejscowe nagrzewanie się okolic gniazda. Jeśli po lekkim poruszeniu przewodem dźwięk raz jest, raz znika, problem zwykle leży w wyrobionych stykach lub popękanych lutach.

Po zdjęciu tylnej ścianki zwróć uwagę na przebarwienia plastiku, zaśniedziałe styki, wyrobione sprężyny zacisków i luźne przewody. Takie ślady świadczą o długotrwałym przegrzewaniu i kwalifikują gniazdo do wymiany, a nie „dokręcania na siłę”.

Jakie są objawy zużytego lub źle dobranego bezpiecznika w kolumnie?

Przy bezpiecznikach często pojawia się zanik dźwięku przy głośniejszym graniu, który po chwili sam wraca, czasem z wyraźnym „strzałem” w głośniku. Charakterystyczny sygnał to także „wiecznie ciepły” lub wręcz gorący bezpiecznik po kilku minutach pracy na umiarkowanej głośności.

Jeśli obudowa bezpiecznika, jego uchwyt lub okolica na płytce zwrotnicy są przytopione, ściemniałe albo mocno odbarwione, oznacza to zbyt duży spadek napięcia na styku (za mały przekrój drutu, zły typ lub utlenione styki oprawki). W takim przypadku wymienia się cały komplet: bezpiecznik i oprawkę.

Czy mogę wstawić mocniejszy bezpiecznik, żeby „nie wybijało” kolumny?

Podnoszenie wartości bezpiecznika jest prostą drogą do spalenia cewki głośnika wysokotonowego i przeciążenia elementów zwrotnicy. Bezpiecznik jest dobrany tak, aby przepalił się wcześniej niż delikatny tweeter czy rezystory tłumiące.

Jeżeli bezpiecznik przepala się zbyt często, trzeba szukać przyczyny w ustawieniach wzmacniacza (przester, za duża moc), stanie zwrotnicy lub nieprawidłowym typie bezpiecznika, a nie „ratować się” większą wartością. Bezpiecznik ma być najsłabszym ogniwem, nie odwrotnie.

Jak zużyte gniazda i bezpieczniki wpływają na brum, trzaski i zaniki wysokich tonów?

Zaśniedziałe styki i luźne złącza powodują mikroprzerwy w obwodzie i niestabilny kontakt. Ucho słyszy to jako pojedyncze „pyknięcia”, trzaski przy dotknięciu kabla lub losowe zaniki jednego z pasm, najczęściej wysokotonowego.

Brudne styki potrafią zachowywać się nieliniowo – jak słabe diody – przez co pojawiają się zniekształcenia i brum. Zużyty bezpiecznik w torze wysokotonowym zwiększa opór, co skutkuje cichszą pracą lub całkowitym brakiem wysokich tonów, mimo sprawnego głośnika.

Czy wymiana samych gniazd i bezpieczników może uratować wzmacniacz?

Tak, bo niestabilne, utlenione połączenia powodują skoki impedancji widzianej przez wzmacniacz. Raz kolumna ma prawidłową impedancję, a za chwilę przy mikrozwartciu obciążenie spada, wymuszając na końcówce mocy znacznie większy prąd.

Długotrwała praca w takich warunkach przegrzewa tranzystory końcowe i skraca żywotność urządzenia, szczególnie w starszych konstrukcjach z prostszymi zabezpieczeniami. Z pozoru „błahy” serwis kolumn odciąża cały tor audio i realnie zmniejsza ryzyko kosztownej awarii wzmacniacza.

Czy zużyte gniazda w kolumnach aktywnych mogą być niebezpieczne dla użytkownika?

W kolumnach aktywnych uszkodzone gniazdo IEC, pęknięta oprawka bezpiecznika sieciowego czy ułamane koszulki izolacyjne mogą odsłonić fragment przewodu pod napięciem. Dotknięcie takiego miejsca grozi porażeniem, zwłaszcza w wilgotnym środowisku (klub, scena plenerowa).

Jeżeli widać pęknięcia plastiku, nadtopione elementy przy gnieździe zasilania lub luźne przewody, sprzętu nie powinno się podłączać do sieci. Konieczna jest wymiana całego gniazda/oprawki i kontrola prowadzenia przewodów wewnątrz obudowy.

Kiedy wystarczy poprawić luty, a kiedy trzeba bezwzględnie wymienić gniazdo lub oprawkę bezpiecznika?

Jeżeli gniazdo mechanicznie jest sztywne, nie ma przebarwień plastiku, a problemem są wyłącznie popękane luty od strony płytki – często wystarczy przelutowanie i oczyszczenie styków. To typowa naprawa, gdy kolumna „traci” dźwięk przy poruszeniu wtyczką.

Bezwarunkowa wymiana jest konieczna, gdy widoczne są: stopiony lub spieczony plastik, wyrobione sprężyny styków, silne zaśniedzenie, luźne elementy mechaniczne czy nagrzewanie się samego gniazda/oprawki. W takich przypadkach regeneracja jest krótkotrwała i nie usuwa źródła problemu.

Najważniejsze punkty

• Zużyte bezpieczniki i gniazda nie psują się nagle – wcześniej pojawiają się objawy: zaniki dźwięku, trzaski przy poruszaniu kablem, spadek głośności jednego kanału czy nagrzewanie się okolic złącza.
• Utlenione, luźne lub przegrzane styki zwiększają opór i lokalnie grzeją się jak rezystor, co przyspiesza degradację przewodów, lutów, plastikowych elementów i samego gniazda.
• Niestabilne połączenia w kolumnach powodują zmienną impedancję widzianą przez wzmacniacz, co obciąża końcówki mocy, skraca ich żywotność, a w starszym sprzęcie może prowadzić do poważnych usterek.
• W kolumnach aktywnych uszkodzone oprawki bezpieczników sieciowych, popękane gniazda IEC i zniszczona izolacja przewodów zwiększają ryzyko porażenia prądem – to już kwestia bezpieczeństwa, nie tylko komfortu pracy.
• Brudne i zaśniedziałe styki działają nieliniowo, co objawia się brumem, trzaskami, „pyknięciami” oraz zanikami wysokich tonów, często mylonymi z uszkodzonym tweeterem.
• Zwarcia spowodowane uszkodzonym gniazdem lub źle dobranym bezpiecznikiem mogą przegrzać cewki głośników, doprowadzić do zwarć międzyzwojowych i w końcu do całkowitego przepalenia głośnika.
