Jak zdiagnozować i potwierdzić zwarcie cewki głośnika objawy pomiar rezystancji oraz testy ruchu membrany krok po kroku

Cel diagnostyki – po co szukać zwarcia cewki głośnika

Celem diagnostyki jest samodzielne potwierdzenie, czy głośnik ma zwarcie cewki, czy usterka leży gdzie indziej. Chodzi o to, aby w kontrolowanych i bezpiecznych warunkach wykonać pomiar rezystancji głośnika multimetrem oraz proste testy ruchu membrany krok po kroku, a następnie na tej podstawie jednoznacznie ocenić stan cewki.

Po prawidłowym przejściu opisanych etapów można z dużą pewnością stwierdzić, czy występuje zwarcie międzyzwojowe w cewce głośnika, zwarcie do karkasu, czy raczej przerwa w cewce albo zwykłe mechaniczne uszkodzenie.

Jak działa głośnik i cewka – szybkie podstawy przed diagnozą

Cewka, magnes i szczelina – co się dzieje w środku głośnika

Głośnik dynamiczny to w uproszczeniu trzy kluczowe elementy: magnes, cewka i membrana. Cewka jest przymocowana do membrany i porusza się w wąskiej szczelinie magnetycznej między elementami układu magnetycznego.

Kiedy do cewki dopływa prąd ze wzmacniacza, powstaje w niej pole magnetyczne. Pole cewki wchodzi w interakcję z polem stałego magnesu i powoduje ruch cewki w górę i dół w takt sygnału audio. Membrana, sztywno połączona z cewką, wprawia w drgania powietrze, co odbierasz jako dźwięk.

Jeśli cewka jest uszkodzona (np. ma zwarcie lub przerwę), ruch staje się nieprawidłowy albo zanika. Objawia się to charczeniem, zniekształceniami, brakiem dźwięku lub nadmiernym nagrzewaniem wzmacniacza.

Szczelina magnetyczna – dlaczego to takie wrażliwe miejsce

Szczelina magnetyczna to bardzo wąska przestrzeń między nabiegunnikiem a magnesem, w której porusza się cewka. Odległości są tam minimalne – często rzędu dziesiątych części milimetra. Każde wybrzuszenie, przegrzanie lub deformacja cewki może spowodować tarcie o elementy układu magnetycznego.

Przy zwarciu cewki głośnika część uzwojeń mocno się nagrzewa. Izolacja drutu może się stopić, zwoje sklejają się ze sobą, a cewka puchnie. W efekcie zaczyna ocierać o szczelinę, co słychać jako szuranie przy ruchu membrany i silne zniekształcenia już przy niewielnej głośności.

Właśnie dlatego test ruchu membrany palcami oraz odsłuch szurania są tak ważne – pozwalają szybko wykryć, czy coś dzieje się w szczelinie, niezależnie od samego pomiaru rezystancji.

Rezystancja cewki a impedancja znamionowa – różne pojęcia

Na obudowie głośnika lub kolumny widnieje zwykle oznaczenie impedancji znamionowej – np. 4 Ω, 8 Ω lub 16 Ω. To nie jest to samo, co rezystancja DC, którą mierzysz multimetrem.

Multimetr w trybie pomiaru oporu przykłada do cewki napięcie stałe i mierzy czystą rezystancję uzwojenia. Natomiast impedancja znamionowa to wartość uśredniona dla sygnału zmiennego w określonym paśmie częstotliwości. Dlatego:

• głośnik 4 Ω zwykle ma rezystancję DC w okolicach 3–3,5 Ω,
• głośnik 8 Ω – około 5,5–7 Ω,
• głośnik 16 Ω – około 11–13 Ω.

W diagnostyce zwarcia interesuje Cię niska rezystancja DC, wyraźnie niższa od typowej dla danego typu głośnika. To jeden z ważniejszych sygnałów, że mogło dojść do zwarcia międzyzwojowego.

Wpływ zwarcia cewki na wzmacniacz i resztę systemu

Zwarcie cewki głośnika powoduje spadek jego rezystancji. Dla wzmacniacza oznacza to zbyt duże obciążenie. Jeśli rezystancja drastycznie maleje, prąd płynący do głośnika wzrasta, co prowadzi do:

• nadmiernego nagrzewania się końcówki mocy,
• zadziałania zabezpieczeń termicznych lub przeciwzwarciowych,
• wyłączania się wzmacniacza przy głośniejszym graniu,
• w skrajnym przypadku – uszkodzenia końcówki mocy.

Zwarcie cewki może także „pociągnąć” za sobą uszkodzenie zwrotnicy (przegrzewanie cewek, rezystorów, kondensatorów), szczególnie jeśli sygnał był długo podawany przy występującym już uszkodzeniu.

Co sprawdzić na tym etapie

Przed przejściem do pomiarów odpowiedz sobie na trzy pytania:

• Czy wiesz, gdzie mierzysz? Sondy multimetru przykłada się do zacisków głośnika, czyli bezpośrednio do wyprowadzeń cewki, a nie do obudowy, kratki czy terminala w kolumnie z wpiętą zwrotnicą.
• Czego się spodziewasz? Znasz orientacyjną impedancję (np. 4 Ω, 8 Ω), więc wiesz, że wynik pomiaru rezystancji powinien być nieco niższy, ale nie o połowę.
• Czy potrafisz odróżnić rezystancję od impedancji? Multimetr mierzy rezystancję DC, a nie pełną impedancję głośnika w funkcji częstotliwości.

Typy usterek cewki głośnika – zwarcie, przerwa, uszkodzenia mechaniczne

Zwarcie międzyzwojowe – najczęściej spotykane uszkodzenie cewki

Zwarcie międzyzwojowe w cewce głośnika polega na tym, że sąsiednie zwoje drutu zaczynają przewodzić między sobą bezpośrednio, z pominięciem części uzwojenia. Dzieje się tak najczęściej na skutek:

• przegrzania cewki (przesterowany sygnał, zbyt duża moc),
• uszkodzenia izolacji emaliowanej na drucie,
• mechanicznego uszkodzenia uzwojenia.

W praktyce prowadzi to do skrócenia efektywnej długości drutu, a tym samym do spadku całkowitej rezystancji cewki. Głośnik zaczyna stanowić mniejsze obciążenie dla wzmacniacza, co może być groźne dla całego toru audio.

Objawy takiego zwarcia to m.in.:

• rezystancja cewki wyraźnie niższa niż typowa,
• przegrzewanie się głośnika przy umiarkowanej głośności,
• zniekształcenia i charczenie, nawet przy niskich poziomach sygnału,
• nierównomierna praca w porównaniu z drugim, sprawnym głośnikiem.

Zwarcie cewki do karkasu lub kosza – niebezpieczna sytuacja

Drugim typem zwarcia jest zwarcie cewki do karkasu (na którym jest nawinięta) lub do metalowego kosza głośnika. W takiej sytuacji część uzwojenia znajduje zwarcie do masy mechanicznej głośnika. Może to skutkować:

• dodatkowym obniżeniem rezystancji całego układu,
• nietypowymi objawami w zwrotnicy (przebicia do masy, nagłe wzrosty prądu),
• możliwym uszkodzeniem wzmacniacza, jeśli masa nie jest odpowiednio separowana.

Takie uszkodzenie bywa trudniejsze do zdiagnozowania samym pomiarem rezystancji. Czasem tylko część zwoju dotyka karkasu przy określonym wychyleniu membrany. Dlatego test ruchu membrany w połączeniu z pomiarem jest tu szczególnie ważny.

Przerwa w cewce – głośnik całkowicie „martwy”

Przerwa w cewce oznacza, że przewód uzwojenia jest gdzieś przerwany – może to być np. upalony odczep przy zacisku, zerwanie drucika łączącego cewkę z terminalem lub przepalenie uzwojenia wewnątrz. W efekcie:

• prąd w ogóle nie płynie przez cewkę,
• głośnik nie wydaje dźwięku lub wydaje go bardzo cicho (np. przez rezonanse mechaniczne),
• multimetr w pomiarze rezystancji pokazuje OL, „1” lub bardzo dużą wartość – tak jakby przewody nie były do niczego podłączone.

To typowa usterka dla „spalonego” głośnika, który pracował długo przy przesterowaniu. Rezystancja jest wtedy nieskończona lub tak wysoka, że w praktyce jest równa przerwie obwodu.

Uszkodzenia mechaniczne – tarcie cewki, odklejenia i deformacje

Nie każde charczenie oznacza zwarcie cewki. Bardzo często przyczyną są uszkodzenia mechaniczne:

• zdeformowany karkas cewki (np. po uderzeniu, przegrzaniu),
• oderwana część uzwojenia i ocierająca o szczelinę,
• rozklejona membrana lub resor, przez co cewka przemieszcza się niesymetrycznie,
• ciało obce w szczelinie (piasek, wióry, odłamki kleju).

Przy takich uszkodzeniach rezystancja cewki bywa całkowicie poprawna, a mimo to podczas testu ruchu membrany wyczuwalne jest wyraźne ocieranie, przeskoki lub blokowanie się przy większym wychyleniu.

Co sprawdzić przy podejrzeniu zwarcia cewki

Aby nie pomylić zwarcia z innym typem usterki, zwróć uwagę na:

• Czy głośnik w ogóle gra? Jeśli nie – prawdopodobna jest przerwa cewki, a nie zwarcie.
• Czy rezystancja jest niższa, wyższa, czy nieskończona? Niska wskazuje na zwarcie, bardzo wysoka lub OL – na przerwę.
• Czy przy ruchu membrany słychać ocieranie? Może to być mechaniczne uszkodzenie, nawet jeśli rezystancja jest prawidłowa.
• Czy problem dotyczy jednego głośnika, czy kilku? Jeśli kilku naraz – sprawdź też wzmacniacz i zwrotnicę, nie tylko cewki.

Objawy zwarcia cewki głośnika w praktyce – co powinno zaniepokoić

Słyszalne sygnały – jak brzmi zwarcie cewki głośnika

Zwarcie cewki głośnika objawy daje głównie w postaci zniekształconego dźwięku. Nawet bez miernika zauważysz, że coś jest nie tak. Typowe sygnały to:

• charczenie i trzeszczenie przy niskiej i średniej głośności,
• dźwięk „zduszony”, pozbawiony dynamiki, jakby odtwarzany przez gruby koc,
• nieliniowa praca – przy lekkim podkręceniu głośności zniekształcenia rosną skokowo, a nie płynnie,
• w przypadku niskotonowych – metaliczne stuki przy dużym wychyleniu.

Jeśli masz drugi, identyczny głośnik w tej samej kolumnie lub w drugim kanale, łatwo porównać działanie. Głośnik ze zwarciem zwykle gra ciszej, bardziej „mulasto” i szybciej wchodzi w zniekształcenia.

Objawy po stronie wzmacniacza – zabezpieczenia, nagrzewanie, wyłączanie

Zwarcie cewki często ujawnia się przez zachowanie wzmacniacza. Zwróć uwagę na:

• wybijanie zabezpieczeń (przekaźniki odcinające wyjście, komunikaty protect),
• wyłączanie się wzmacniacza przy wyższej głośności lub przy silnych basach,
• nienaturalne nagrzewanie się końcówki mocy w jednym kanale,
• nagłe spadki głośności w jednym kanale, po czym powrót po ostygnięciu.

Jeśli problem zawsze pojawia się po podłączeniu konkretnej kolumny lub konkretnego głośnika, a znika po jego odłączeniu, zwarcie cewki jest jednym z głównych podejrzanych.

Ruch membrany „palcami” – co mówi dotyk

Test mechaniczny daje szybką informację o stanie cewki i szczeliny. Kiedy głośnik jest odłączony i zdjęty z obudowy, można delikatnie poruszyć membraną:

1. Połóż dwa lub trzy palce równomiernie na membranie, blisko środka (kopułki przeciwpyłowej).
2. Delikatnie wciśnij membranę do środka i puść, nie przekraczając wyczuwalnego oporu.

Prawidłowo działający głośnik powinien poruszać się płynnie, miękko i bez odgłosów. Jeśli natomiast:

Jeśli natomiast:

• czujesz szuranie, zacięcia lub wyraźne „schodki” przy przesuwaniu membrany,
• słychać chrobotanie, tarcie albo metaliczne kliknięcia,
• membrana porusza się krzywo, jakby jedna strona „doganiała” drugą,
• w pewnym położeniu ruch nagle się blokuje lub wymaga wyraźnie większej siły,

to sygnał, że cewka ocierka o nabiegunnik lub jest zdeformowana. Przy zwarciu międzyzwojowym takie objawy często idą w parze z podwyższonym nagrzewaniem się układu. Zdarza się też, że tarcie pojawia się dopiero przy większym wychyleniu – lekkie dotknięcie nie pokaże problemu, więc membranę trzeba poruszyć w pełnym, ale wciąż bezpiecznym zakresie.

Jeśli ruch jest mechanicznie poprawny, a mimo to głośnik charczy przy niskim poziomie sygnału, większe podejrzenie pada na uszkodzenie elektryczne cewki (zwarcie lub przerwa części zwojów) albo problem w zwrotnicy. W takiej sytuacji krok 1 to ponowne, dokładne zmierzenie rezystancji, krok 2 – zamiana głośnika między kanałami lub kolumnami, a krok 3 – test z pominięciem zwrotnicy (bezpieczny tylko dla głośników szerokopasmowych lub niskotonowych).

Przy głośnikach o dużym skoku (subwoofery, woofery estradowe) test „palcami” łatwo wykonać nierówno, co samo w sobie może powodować lekkie ocieranie. Dlatego:

• krok 1 – połóż dłonie symetrycznie po dwóch stronach kopułki,
• krok 2 – naciskaj jednocześnie, równomiernie, bez wyginania kosza,
• krok 3 – powtórz test, obracając głośnik o 90° – jeśli w jednej pozycji ocieranie znika, a w innej się pojawia, problemem może być przekoszenie zawieszenia, a nie sama cewka.

Co sprawdzić po takim teście: czy tarcie jest stałe niezależnie od położenia, czy pojawia się skokowo, oraz czy towarzyszy mu wyraźne przegrzewanie przy pracy. Połączenie tych trzech objawów najczęściej oznacza poważne uszkodzenie cewki i konieczność przewinięcia lub wymiany głośnika.

Pomiar rezystancji w praktyce – jak interpretować wyniki

Sam odczyt z miernika to dopiero początek. Żeby ocenić, czy cewka jest zwarta, trzeba wynik zestawić z typową wartością dla danego głośnika. Jeśli na obudowie masz napis „8 Ω”, rezystancja spoczynkowa zwykle mieści się w przedziale 5,5–7 Ω. Dla głośnika 4‑omowego typowy zakres to 3–3,8 Ω. Odczyt wyraźnie niższy (np. 2,2 Ω dla głośnika oznaczonego jako 4 Ω) to mocny sygnał zwarcia międzyzwojowego.

W kilku krokach można to usystematyzować:

1. Krok 1 – sprawdź oznaczenie impedancji na magnesie, koszu lub w dokumentacji.
2. Krok 2 – porównaj z pomiarem: wynik z miernika powinien być odrobinę niższy niż wartość znamionowa, ale nie o 30–50%.
3. Krok 3 – zrób pomiar „na zimno” i „po rozgrzaniu”: po kilku minutach grania dotknij magnesu (ostrożnie, może być gorący) i powtórz pomiar po krótkiej przerwie – duże odchyłki mogą świadczyć o lokalnych zwarciach pojawiających się po nagrzaniu.

Krok 4 to porównanie dwóch kanałów. Jeśli masz parę identycznych głośników, zmierz je oba w tych samych warunkach. Różnica rzędu kilkunastu procent jest podejrzana – zwłaszcza gdy „słabszy” egzemplarz jest tym, który charczy lub powoduje zadziałanie zabezpieczenia we wzmacniaczu. Gdy jeden głośnik 8‑omowy pokazuje około 6,5 Ω, a drugi, uszkodzony, np. 4,5 Ω, można już mówić o bardzo silnym wskazaniu zwarcia międzyzwojowego.

Druga pułapka to niestabilny odczyt. Jeśli rezystancja „pływa”, skacze co chwilę o 0,5–1 Ω albo miernik raz pokazuje prawidłową wartość, a po lekkim poruszeniu przewodem spada, istnieje ryzyko częściowego nadtopienia cewki lub słabego kontaktu w wyprowadzeniach. W takiej sytuacji dobrze jest:

• krok 1 – poruszyć bardzo delikatnie przewodami doprowadzającymi do cewki i obserwować odczyt,
• krok 2 – lekko wprawić membranę w ruch (bez dużego wychylenia) i ponownie zmierzyć,
• krok 3 – sprawdzić luty na zaciskach i na tzw. plecionkach doprowadzających.

Jeżeli przy każdym z tych kroków wynik reaguje gwałtownie, słychać trzaski przy dotykaniu przewodów albo rezystancja potrafi nagle spaść w okolice zwarcia, cewka jest poważnie uszkodzona lub nadtopione są wyprowadzenia.

Trzeci przypadek, który często budzi wątpliwości, to pomiar „prawie dobry”, różniący się od katalogowego o kilka dziesiątych oma, ale przy głośnym graniu głośnik wyraźnie się grzeje i traci głośność. Wtedy sam wynik DC nie wystarcza – zwarcie może obejmować tylko fragment uzwojenia i objawiać się dopiero przy dużym prądzie. Dla takiego głośnika test „na cicho” bywa mylący. Sprawdź, czy:

• przy krótkim, głośnym sygnale (np. bas z generatora lub utworu) magnes nagrzewa się znacznie szybciej niż w zdrowym głośniku,
• zniekształcenia pojawiają się nagle po kilku minutach grania, mimo że sam pomiar rezystancji na zimno jeszcze „trzyma się” normy,
• po ostygnięciu głośnik na chwilę wraca do normalnej pracy.

Taki zestaw objawów jest typowy dla lokalnych zwarć pojawiających się dopiero po rozszerzeniu termicznym drutu. W praktyce dla użytkownika oznacza to konieczność regeneracji lub wymiany głośnika – dalsza praca zwykle tylko przyspiesza uszkodzenie.

Po przejściu wszystkich opisanych kroków – odsłuchu, testu ruchu membrany i pomiaru rezystancji – łatwo złożyć obraz całości. Jeśli dźwięk jest zniekształcony, membrana ociera lub blokuje się, a miernik pokazuje nienaturalnie niską albo niestabilną rezystancję, nie ma sensu dłużej „męczyć” takiego przetwornika. Dużo bezpieczniej jest odłączyć go od wzmacniacza i zdecydować, czy idzie do przewinięcia, czy w całości do wymiany, zamiast ryzykować uszkodzenie końcówki mocy i reszty zestawu.

Dodatkowe testy ruchu membrany – jak wyłapać problemy, których nie widać „na sucho”

Sam test „palcami” to dopiero pierwsza warstwa diagnostyki mechanicznej. Część usterek wychodzi dopiero wtedy, gdy cewka pracuje w polu magnetycznym pod obciążeniem. Kilka prostych prób można zrobić nawet bez specjalistycznego sprzętu.

Test z niskoczęstotliwościowym sygnałem – kontrolowany „skok” membrany

Jeśli masz dostęp do generatora (aplikacja w telefonie, prosty generator w komputerze), możesz sprawdzić zachowanie głośnika przy powolnych ruchach membrany:

1. Krok 1 – przygotuj źródło sygnału: generator tonów 20–200 Hz lub plik z czystym tonem. Ustaw poziom głośności na minimum.
2. Krok 2 – podłącz głośnik do wzmacniacza, najlepiej z pominięciem zwrotnicy (wyjątek: tweeterów nie podłączaj bez kondensatora).
3. Krok 3 – wybierz częstotliwość 30–60 Hz dla woofera/subwoofera, 80–150 Hz dla mniejszych mid-wooferów.
4. Krok 4 – powoli zwiększaj głośność, obserwując membranę i nasłuchując nietypowych odgłosów.

Przy prawidłowej pracy membrana porusza się liniowo, bez „drgawek”, a dźwięk jest czysty, bez metalicznego nalotu. Zwarcie cewki lub jej odkształcenie często daje o sobie znać jako:

• charczenie pojawiające się przy konkretnym zakresie wychylenia,
• „telepanie” membrany – jakby próbowała poruszać się skokowo,
• nagła zmiana głośności przy delikatnym zwiększeniu poziomu sygnału.

Ważne, by nie przesadzić z głośnością. Jeśli już przy niewielkim sygnale słychać ocieranie lub dziwny przydźwięk, przerwij test – dalsze „dopychanie” membrany tylko przyspieszy uszkodzenie.

Co sprawdzić: czy objawy są powtarzalne przy tej samej częstotliwości i poziomie głośności, czy zmieniają się po lekkim obracaniu głośnika (np. o 90° względem podłoża) oraz czy wzmacniacz reaguje przeciążeniem przy niskim, jednostajnym tonie.

Test z krótkimi impulsami – jak wychwycić usterki przy nagłym obciążeniu

Zwarcia międzyzwojowe i problemy mechaniczne często nasilają się przy krótkich, dynamicznych impulsach: uderzeniach stopy perkusji, mocnym basie, strzałach w grach. Prostą próbę można zasymulować nawet domowymi metodami.

1. Krok 1 – wybierz materiał testowy: fragment utworu z wyraźnym, powtarzalnym basem lub krótkim „klikiem” (plik z testem impulsowym).
2. Krok 2 – ustaw głośność na poziomie, przy którym głośnik w normalnych warunkach jeszcze nie zniekształca.
3. Krok 3 – obserwuj membranę i nasłuchuj, czy przy impulsach nie pojawiają się chwilowe stuknięcia lub metaliczne „przeskoki”.
4. Krok 4 – delikatnie zwiększaj poziom, ale zatrzymaj się w momencie pierwszych wyraźnych, obcych dźwięków.

Jeśli cewka jest nadtopiona lub częściowo zwarta, często przy każdym mocniejszym impulsie pojawia się:

• jednorazowe stuknięcie, jakby coś „dobijało” do dna, mimo że skok wizualnie nie wygląda ekstremalnie,
• krótkie zaniki głośności, po czym powrót do normalnego poziomu przy cichszych fragmentach,
• nagły wzrost zniekształceń na samych szczytach impulsów.

Takie objawy wskazują często na problemy z integralnością uzwojenia lub z deformacją karkasu, który przy szybkim ruchu „łapie” o nabiegunniki.

Co sprawdzić: czy zniekształcenia pojawiają się tylko przy gwałtownych impulsach, czy także przy jednostajnym tonie, czy problem występuje na obu kanałach przy zamianie głośników oraz czy wzmacniacz reaguje tylko przy tym jednym przetworniku.

Wykorzystanie prostego generatora i aplikacji pomiarowych – diagnoza „domowym labem”

Do bardziej świadomej diagnostyki przydaje się prosty zestaw: generator sygnału (telefon/komputer) i aplikacja analizująca dźwięk (spectrum analyzer). Dzięki temu można wychwycić objawy zwarć, które uchem trudno jednoznacznie ocenić.

Przegląd tonów w zakresie pracy głośnika – gdzie pojawiają się anomalie

Przetestowanie głośnika na kilku–kilkunastu częstotliwościach pomaga szybko znaleźć „problematyczne” miejsca.

1. Krok 1 – przygotuj generator tonów z możliwością ręcznego ustawiania częstotliwości (np. co 10–20 Hz).
2. Krok 2 – ustaw niski poziom wyjścia i zaczynaj od częstotliwości bliskiej dolnej granicy pasma danego głośnika.
3. Krok 3 – przesuwaj częstotliwość w górę (np. co 10–20 Hz), dla każdej wartości słuchając przez kilka sekund.

Dobrze pracujący przetwornik zmienia głośność w zależności od częstotliwości, ale charakter dźwięku pozostaje „czysty”. Zwarcia międzyzwojowe lub deformacje mogą powodować, że:

• w konkretnym wąskim zakresie (np. okolice 80–90 Hz) pojawia się brudny, „piaskowy” nalot,
• przy niskich tonach słychać silne intermodulacje – jakby do czystego tonu dołączał drugi, wyraźnie wyższy lub niższy dźwięk,
• głośnik wydaje z siebie dziwny przydźwięk mechaniczny, przypominający „brzęczenie” luźnego elementu, którego wcześniej nie było.

Jeżeli taki problematyczny zakres da się dokładnie wskazać (np. zawsze w okolicy 70 Hz), zwykle oznacza to, że przy tej częstotliwości amplituda ruchu i prąd w cewce osiągają konfigurację, w której wada staje się najbardziej widoczna.

Co sprawdzić: czy zjawisko pojawia się na obu egzemplarzach tego samego modelu głośnika, czy tylko na jednym, czy zniekształcenia narastają płynnie z głośnością, czy pojawiają się skokowo oraz czy inne częstotliwości pozostają wolne od zakłóceń.

Prosty pomiar zniekształceń przy pomocy analizatora widma

Aplikacje analizatora widma pozwalają podejrzeć, co „dzieje się” w sygnale odbieranym przez mikrofon. To metoda przybliżona, ale wystarczająca, by wychwycić skrajnie uszkodzone egzemplarze.

1. Krok 1 – uruchom analizator widma na telefonie lub komputerze.
2. Krok 2 – ustaw głośnik w niewielkiej odległości od mikrofonu (np. 30–50 cm), tak aby nie przesterować wejścia.
3. Krok 3 – puść czysty ton (np. 60 Hz) i obserwuj widmo – główny pik powinien być wyraźnie najwyższy, a reszta harmonicznych znacznie niższa.
4. Krok 4 – porównaj dwa głośniki: najpierw zdrowy, potem podejrzany, używając tych samych ustawień.

Zwarcie cewki i jej deformacja bardzo często powodują wyraźny wzrost poziomu wyższych harmonicznych. W praktyce oznacza to, że oprócz głównego piku widać kilka wyraźnie „wyciągniętych” słupków co wielokrotność częstotliwości podstawowej (2×, 3×, 4× itd.).

Błędem jest porównywanie poziomów bez kontroli głośności – jeśli jeden głośnik gra wyraźnie głośniej, harmoniczne naturalnie będą wyższe. Dlatego przed oceną zniekształceń wyrównaj przybliżenie poziomów (na ucho lub, lepiej, z pomocą wskaźnika SPL w aplikacji).

Co sprawdzić: czy podejrzany głośnik pokazuje istotnie wyższe harmoniczne przy tej samej głośności, czy zniekształcenia rosną mocno wraz z niewielkim zwiększeniem poziomu i czy różnica utrzymuje się przy kilku różnych częstotliwościach (np. 50, 80, 120 Hz).

Diagnostyka „na stole” – bezpieczne podłączanie i testowanie odłączonego głośnika

Praca z odłączonym głośnikiem na stole pozwala lepiej kontrolować warunki testu. Trzeba jednak zadbać o właściwe podparcie przetwornika i ochronę mechaniki.

Stabilne ułożenie głośnika – jak uniknąć fałszywych objawów

Źle podparty kosz może się delikatnie odkształcać, co symuluje mechaniczne uszkodzenie cewki. Dlatego przed testami:

• ułóż głośnik na płaskim, twardym podłożu (stół, blat),
• podłóż cztery identyczne dystanse (np. kawałki pianki, książki) pod obręcz kosza, aby magnes był w powietrzu,
• sprawdź, czy głośnik nie kołysze się przy lekkim nacisku.

Dopiero w takiej pozycji test „palcami”, pomiar rezystancji i odsłuch krótkich sygnałów dadzą wiarygodne wyniki. Prowizoryczne podpieranie tylko jednej strony wpływa na geometrię szczeliny i zawieszenia, co potrafi dać złudne objawy ocierania.

Co sprawdzić: czy ocieranie lub nietypowe dźwięki znikają po prawidłowym podparciu, czy pojawiają się niezależnie od sposobu ułożenia oraz czy kosz nie nosi śladów wcześniejszego wygięcia.

Test przy bardzo niskim zasilaniu – metoda z baterią 1,5 V

Dla wstępnej oceny ruchu membrany można użyć zwykłej baterii, np. AA 1,5 V. Ten test nie zastępuje pomiaru miernikiem, ale pomaga sprawdzić ciągłość i podstawowe zachowanie cewki.

1. Krok 1 – przygotuj baterię 1,5 V (najlepiej nową, ale może być lekko zużyta) i dwa przewody.
2. Krok 2 – podłącz przewody do biegunów baterii, drugi koniec pozostawając na razie wolny.
3. Krok 3 – krótko dotknij końcówkami do zacisków głośnika, obserwując membranę.

Przy prawidłowej cewce słychać krótki „klik”, a membrana wykonuje niewielki, jednolity ruch w jedną stronę (przy zamianie biegunów – w przeciwną). Jeśli:

• nie ma żadnej reakcji – możliwa przerwa w obwodzie,
• ruch jest szarpany, z wyraźnym „skrobaniem” – problem natury mechanicznej lub częściowe zwarcie,
• bateria wyraźnie się nagrzewa przy dłuższym kontakcie – głośnik pobiera nienaturalnie duży prąd, co sugeruje zwarcie.

Tego testu nie należy prowadzić długo – utrzymywanie stałego napięcia na cewce z baterii może ją nagrzać i dodatkowo uszkodzić.

Co sprawdzić: czy ruch membrany jest spójny i w jedną stronę, czy dłuższe (kilkusekundowe) przytrzymanie nie powoduje szybkiego nagrzewania się magnesu lub baterii oraz czy zmiana biegunowości zmienia kierunek ruchu bez dodatkowych odgłosów.

Rozróżnienie zwarcia cewki od innych typów usterek – praktyczne „testy krzyżowe”

Wiele objawów typowych dla zwarcia cewki może wynikać z zupełnie innych przyczyn: uszkodzonej zwrotnicy, poluzowanego magnesu, a nawet wad w okablowaniu. Dobrze jest więc wykonać kilka prostych „testów krzyżowych”, zanim zapadnie decyzja o przewijaniu lub wymianie głośnika.

Podmiana głośników między kanałami – szybki filtr na problemy ze wzmacniaczem

Jeśli masz do dyspozycji dwa identyczne przetworniki (np. para kolumn stereo), zamiana miejscami jest jednym z najprostszych testów.

1. Krok 1 – odłącz wzmacniacz od zasilania i poczekaj chwilę, aż rozładują się kondensatory.
2. Krok 2 – odłącz przewody głośnikowe i zamień kolumny miejscami lub sam głośnik w obrębie jednej kolumny.
3. Krok 3 – ponownie podłącz system i odtwórz ten sam materiał testowy przy tym samym ustawieniu głośności.

Jeśli objaw (charczenie, zadziałanie zabezpieczenia, nagrzewanie kanału) „idzie” razem z głośnikiem, a nie pozostaje w tym samym kanale, winowajcą jest przetwornik, nie wzmacniacz. Gdy natomiast problem zostaje w jednym kanale niezależnie od zamiany głośników, trzeba sprawdzić końcówkę mocy i okablowanie.

Co sprawdzić: czy objawy dokładnie przenoszą się razem z konkretnym głośnikiem, czy zmiana dotyczy tylko charakteru dźwięku, a nie zachowania zabezpieczeń oraz czy różnica jest wyraźnie słyszalna na dobrze znanym materiale muzycznym.

Ominięcie zwrotnicy i test „na krótko” – separacja problemów filtracji

Przy kolumnach wielodrożnych zwarcie cewki jednego głośnika często „ciągnie za sobą” elementy zwrotnicy. Dlatego przy podejrzeniu uszkodzenia konkretnego przetwornika przydaje się jego test poza filtrem.

1. Krok 1 – zlokalizuj przewody od zwrotnicy do badanego głośnika i zrób zdjęcie przed rozłączeniem, aby nie pomylić podłączeń.
2. Krok 2 – odlutuj lub odłącz szybkozłączki prowadzące do głośnika, pozostawiając zwrotnicę nietkniętą.
3. Krok 3 – podłącz głośnik „na krótko” do wyjścia wzmacniacza lub do małego wzmacniacza testowego, używając bardzo niskiego poziomu głośności.

Jeśli bez zwrotnicy głośnik nadal wykazuje wszystkie objawy (charczenie przy małej mocy, szybkie grzanie się, niski odczyt rezystancji), problem leży po jego stronie. Gdy natomiast „na krótko” gra poprawnie, a problemy wracają tylko w kolumnie, trzeba przyjrzeć się filtrom, cewkom i kondensatorom w zwrotnicy.

Co sprawdzić: czy po ominięciu zwrotnicy znikają objawy zabezpieczeń wzmacniacza, czy rezystancja samego głośnika jest inna niż na zaciskach całej kolumny oraz czy elementy zwrotnicy nie noszą śladów przegrzania (przebarwienia, zapach spalenizny).

Porównanie parametrów elektrycznych z „bliźniaczym” głośnikiem

Najpewniejszym punktem odniesienia bywa drugi, zdrowy egzemplarz tego samego modelu. Warto zestawić kilka prostych pomiarów.

1. Krok 1 – zmierz rezystancję obu głośników w identycznych warunkach (ta sama temperatura, te same przewody pomiarowe).
2. Krok 2 – wykonaj test baterią 1,5 V na obu przetwornikach, obserwując zakres i płynność wychylenia.
3. Krok 3 – podaj ten sam sygnał testowy (np. generator 60–100 Hz) przy jednakowej głośności i porównaj głośność subiektywną oraz poziom zniekształceń.

Różnice rzędu kilkunastu procent w rezystancji czy minimalnie inny „klik” z baterii są normalne. Alarmem jest sytuacja, gdy jeden z głośników ma wyraźnie niższą rezystancję, gra ciszej lub szybciej się nagrzewa przy tym samym obciążeniu. To wskazuje na częściowe zwarcie zwojów lub deformację cewki, nawet jeśli objawy akustyczne są jeszcze stosunkowo delikatne.

Co sprawdzić: czy wyniki pomiarów są powtarzalne, czy podejrzany głośnik w każdym teście wypada wyraźnie gorzej oraz czy różnice nie wynikają po prostu z innego poziomu głośności lub ustawienia w pomieszczeniu.

Ocena zachowania przy różnych poziomach mocy

Zwarcie cewki często „ujawnia się” dopiero przy pewnym progu mocy. Dlatego przydatny jest szybki test przy trzech poziomach głośności.

• Krok 1 – bardzo cicho: odsłuch na minimalnej głośności – szukaj delikatnych trzasków, asymetrii położenia membrany, lekkiego „szurania”.
• Krok 2 – średnio głośno: poziom typowego słuchania – zwróć uwagę, czy objawy narastają proporcjonalnie, czy pojawia się nagłe „załamywanie” dźwięku.
• Krok 3 – krótki impuls głośniej: bardzo krótki, kilkusekundowy test nieprzekraczający zaleceń producenta – oceń, czy wzmacniacz nie wchodzi w zabezpieczenie i czy nie słychać twardego „przydławienia” sygnału.

Jeżeli przy niskim poziomie wszystko brzmi akceptowalnie, a problemy pojawiają się dopiero przy średniej lub wyższej mocy, często oznacza to wczesne stadium uszkodzenia: część zwojów jest już nadpalona, ale jeszcze nie w pełni zwarta. Taki głośnik potrafi „oszukać” szybki odsłuch, a dopiero dłuższa, głośniejsza sesja ujawnia nagłe spadki głośności, wyraźne zniekształcenia czy szybkie nagrzewanie się okolic magnesu.

Dobrym uzupełnieniem jest krótki test ciągły przy umiarkowanej mocy, np. kilka minut z generatorem jednej, dwóch częstotliwości. Krok 1 – ustaw wzmacniacz tak, aby głośnik pracował głośno, ale bez słyszalnych przesterów. Krok 2 – co kilkadziesiąt sekund kontroluj temperaturę okolic magnesu dotykiem dłoni (ostrożnie, bez wciskania membrany). Krok 3 – obserwuj, czy dźwięk pozostaje stabilny, czy po nagrzaniu pojawiają się nowe trzaski lub „mulenie” pasma.

Przy zdrowej cewce temperatura rośnie powoli, a charakter dźwięku zostaje praktycznie niezmieniony. Przy zwarciu lub częściowo przetopionej izolacji nagrzewanie jest wyraźnie szybsze, a objawy dźwiękowe potrafią „wyskoczyć” nagle, jakby ktoś przełączył filtr. Typowy błąd na tym etapie to zbyt długi test przy za wysokiej mocy – zamiast diagnozy robi się wtedy dodatkowe szkody.

Co sprawdzić: czy objawy wyraźnie zależą od mocy, czy po schłodzeniu głośnik na chwilę „wraca do formy”, czy drugi, zdrowy egzemplarz w identycznych warunkach zachowuje się stabilnie oraz czy wzmacniacz nie wchodzi w zabezpieczenia tylko przy jednym, podejrzanym przetworniku.

Po przejściu opisanych kroków – od prostego pomiaru rezystancji, przez testy mechanicznego ruchu membrany, aż po porównania z drugim głośnikiem i pracę przy różnych poziomach mocy – da się już dość precyzyjnie stwierdzić, czy przyczyną problemów jest zwarcie cewki, inny typ uszkodzenia przetwornika, czy zupełnie zewnętrzna usterka w instalacji lub wzmacniaczu. Taka uporządkowana diagnostyka oszczędza czas, nerwy i często cały zestaw, bo pozwala przerwać eksploatację w momencie, gdy głośnik można jeszcze uratować przewinięciem, zamiast czekać na całkowite spalenie cewki.

Zaawansowane testy ruchu membrany i cewki – kiedy podstawy nie wystarczają

Jeżeli podstawowe testy omówione wcześniej nie dają jednoznacznej odpowiedzi, przydają się bardziej szczegółowe próby mechaniczne. Pozwalają one „wyczuć” stan cewki i jej współpracę z szczeliną magnetyczną bez natychmiastowego rozbierania całego głośnika.

Test osiowego nacisku z użyciem dwóch palców

Ręczne wciskanie membrany potrafi szybko zdradzić przycierającą lub zdeformowaną cewkę, o ile wykonane jest precyzyjnie i bez przekoszenia.

1. Krok 1 – ustaw głośnik stabilnie, najlepiej koszem do góry, tak aby membrana była swobodnie dostępna. Głośnik musi być całkowicie odłączony od wzmacniacza.
2. Krok 2 – ułóż palce symetrycznie po obu stronach kopułki przeciwpyłowej, mniej więcej na połowie promienia membrany. Nie naciskaj na samą kopułkę.
3. Krok 3 – delikatnie wciskaj membranę na kilka milimetrów, utrzymując osiowy kierunek ruchu. Słuchaj, czy pojawia się szuranie, chrobotanie, „skokowe” opory.
4. Krok 4 – powtórz test w kilku położeniach (obracając głośnik lub zmieniając pozycję palców), aby sprawdzić, czy ewentualne tarcie zależy od kierunku.

Jeżeli przy każdym, nawet bardzo lekkim ruchu słychać wyraźne szuranie, cewka najczęściej jest zdeformowana mechanicznie lub częściowo „spuchnięta” po przegrzaniu. Przy czystym, jedwabistym ruchu, ale podejrzanie niskiej rezystancji, problem jest bliżej elektrycznego zwarcia zwojów niż mechaniki.

Co sprawdzić: czy szuranie jest słyszalne już przy minimalnym wychyleniu, czy zmienia się po obróceniu głośnika o 90/180 stopni oraz czy objaw pojawia się także przy bardzo wolnym, równomiernym ruchu.

Test lekkiego skrętu membrany – wykrywanie krzywizny karkasu

Przy częściowym przegrzaniu cewka potrafi się wypaczyć. Czysty nacisk osiowy może jeszcze nie ujawniać problemu, natomiast delikatny skręt membrany – już tak.

1. Krok 1 – połóż głośnik membraną do góry na miękkim, równym podłożu (np. gruba tkanina, pianka).
2. Krok 2 – jedną ręką lekko dociśnij membranę nad kopułką przeciwpyłową, drugą chwyć za zewnętrzny pierścień membrany lub zawieszenie.
3. Krok 3 – wykonaj minimalny, bardzo delikatny skręt (dosłownie o ułamki stopnia), jakby próbując obrócić membranę względem kosza. Nie używaj siły – celem jest wyczucie oporu i ewentualnych przeskoków.

Przy zdrowym głośniku ruch skrętny praktycznie nie następuje, a jedyne co czuć, to elastyczność zawieszeń. Skokowe przeskakiwanie, metaliczne „pyknięcia” albo nierówny opór w różnych kierunkach wskazują na wygięcie karkasu cewki lub poluzowanie części uzwojenia.

Co sprawdzić: czy objawy są powtarzalne przy każdym podejściu, czy skręt w jedną stronę wywołuje inne dźwięki niż w drugą oraz czy w trakcie testu nie pojawia się nagłe „zacięcie” ruchu.

Test mikro-ruchów przy minimalnym sygnale audio

Czasem drobne nieciągłości w ruchu cewki słychać lepiej niż czuć palcami. Pomaga prosty test przy bardzo niskim poziomie sygnału.

1. Krok 1 – podłącz głośnik do małego wzmacniacza lub źródła sygnału testowego, najlepiej z regulacją głośności w szerokim zakresie.
2. Krok 2 – ustaw bardzo niską głośność, tak aby membrana poruszała się ledwie widocznie (lub wcale, ale dźwięk był słyszalny z bliska).
3. Krok 3 – przyłóż ucho bardzo blisko membrany lub kosza, słuchając cichych trzasków, „cykania”, nierównomiernego brzęczenia.

Jeżeli głośnik przy minimalnym sygnale wydaje mechaniczne dźwięki przesuwające się z częstotliwością, którą słyszysz, wskazuje to na lokalne punkty ocierania w szczelinie albo fragment uzwojenia odklejony od karkasu. Przy zwarciu zwojów takie dźwięki często łączą się z lekkim „bzyczeniem” zmieniającym się przy dotknięciu kosza.

Co sprawdzić: czy dźwięki mechaniczne znikają po lekkim dociśnięciu membrany palcami, czy zmieniają się po obróceniu głośnika oraz czy pojawiają się tylko przy określonych częstotliwościach sinusoidy (np. 40–60 Hz).

Diagnostyka zwarcia cewki w typowych typach głośników

Różne rodzaje przetworników nieco inaczej „pokazują” zwarcie cewki. Ten sam objaw elektryczny może dawać inne skutki w subwooferze, a inne w tweeterze z małą cewką.

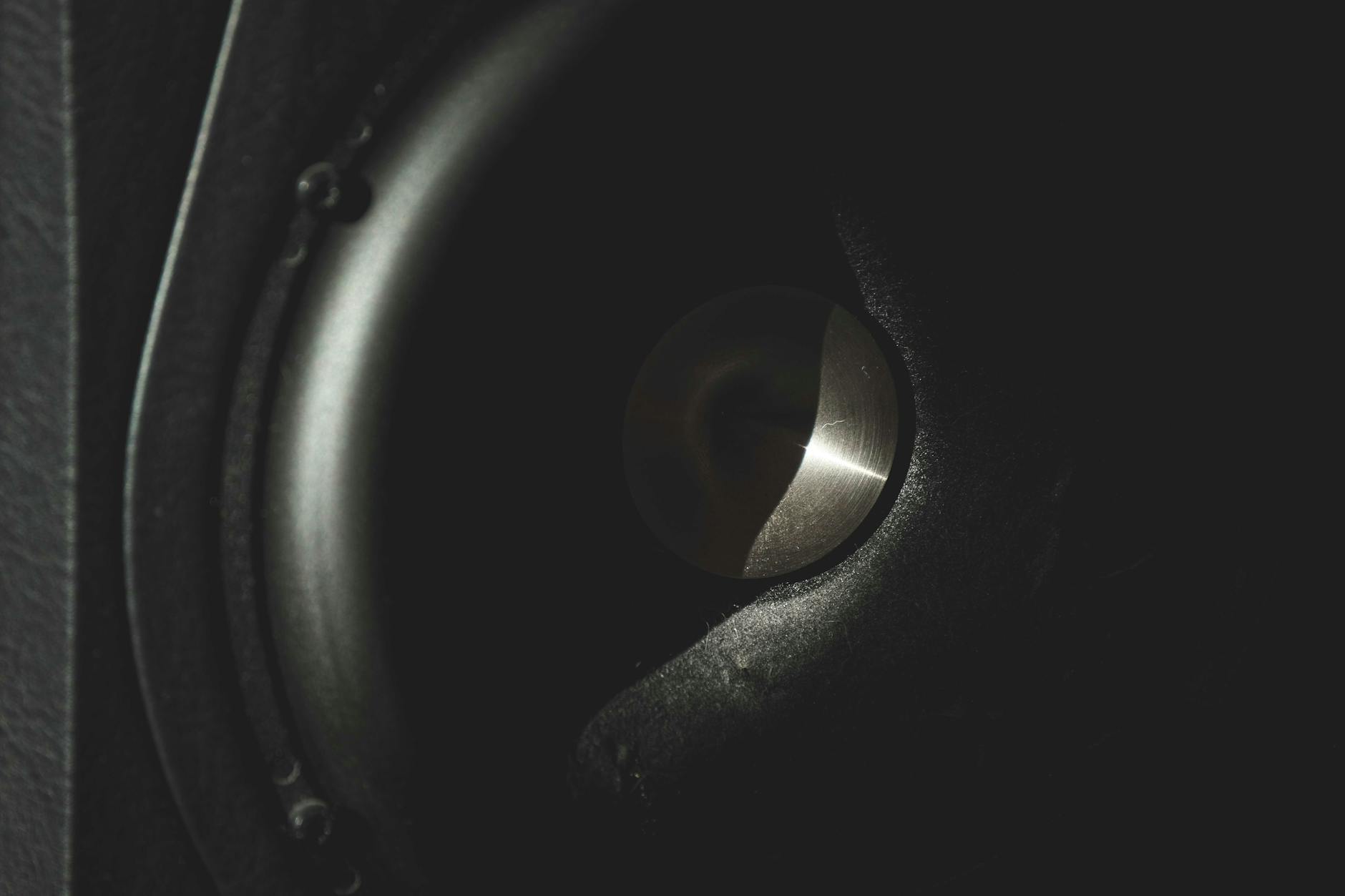

Subwoofery i głośniki niskotonowe – zwarcie pod obciążeniem

W przetwornikach niskotonowych zwarcie często ujawnia się dopiero pod znacznym wychyleniem membrany. W spoczynku miernik potrafi pokazać prawidłową rezystancję, a dopiero ruch odsłania problem.

• Krok 1 – zmierz rezystancję w spoczynku przy odłączonych przewodach.
• Krok 2 – bardzo delikatnie wciśnij membranę (jak w poprzednich testach), jednocześnie obserwując miernik – przyda się funkcja „min/max” lub tryb ciągłego odczytu.
• Krok 3 – wykonaj kilka powolnych cykli, sprawdzając, czy rezystancja nie spada chwilowo poniżej nominalnej wartości.

Jeżeli przy określonym zakresie wychylenia rezystancja gwałtownie maleje (czasem o ponad 1 Ω), najczęściej oznacza to miejscowe zwarcie zwojów, które ujawnia się po dociśnięciu cewki w stronę fragmentu o nadtopionej izolacji.

Co sprawdzić: czy spadek rezystancji jest powtarzalny w tym samym punkcie wychylenia, czy występuje tylko przy nacisku w konkretnym sektorze membrany oraz czy objaw koreluje z głośnym charczeniem przy określonej głośności.

Głośniki średniotonowe – wrażliwość na lekkie przegrzanie

Średniotonowe przetworniki mają zwykle cieńszą cewkę i delikatniejszy karkas. Nawet niewielkie przegrzanie może skutkować częściowym zwarciem, które objawia się głównie zniekształceniami barwy.

1. Krok 1 – wykonaj dokładny odsłuch na sygnale mowy i instrumentów akustycznych (gitara, pianino, wokal). Zwróć uwagę na „nosowość”, sykliwość, delikatne rezonanse.
2. Krok 2 – porównaj z drugim egzemplarzem tego samego modelu w monofonicznej konfiguracji – oba głośniki zasilane tym samym sygnałem.
3. Krok 3 – wykonaj krótkie testy impulsowe (krótkie „puknięcia”, kliknięcia) przy umiarkowanej głośności.

Przy częściowym zwarciu cewki średniotonowiec często traci precyzję i „czystość” ataku dźwięku. Zamiast klarownego „klik” pojawia się zmiękczony, lekko zniekształcony początek, jakby dźwięk był częściowo kompresowany.

Co sprawdzić: czy różnice są słyszalne także przy niższej głośności, czy zniekształcenia rosną szybciej niż głośność oraz czy rezystancja nie jest wyraźnie niższa niż u bliźniaczego egzemplarza.

Tweetery i drivery wysokotonowe – zwarcie, przerwa czy uszkodzony kondensator?

Wysokotonowe przetworniki, szczególnie te zabezpieczone kondensatorem szeregowym, utrudniają prostą diagnozę na podstawie samej ciszy lub bardzo cichego grania.

• Krok 1 – zmierz rezystancję bezpośrednio na zaciskach tweetera, odłączając go od zwrotnicy. Wysokotonowe cewki często mają kilka omów – nie oczekuj wartości „jak w wooferze”.
• Krok 2 – wykonaj odsłuch przy bardzo niskiej głośności, najlepiej z generatora sinus 3–5 kHz. Uważaj na słuch i nie przesadzaj z poziomem.
• Krok 3 – sprawdź kondensator zabezpieczający (często elektrolit lub foliowy) w torze tweetera, mierząc jego pojemność i upływność, jeśli masz miernik LCR.

Jeśli tweeter ma prawidłową rezystancję i wyraźnie gra „na krótko”, a w kolumnie milknie lub działa tylko przy dużej głośności, problem bywa w kondensatorze (wyschnięty, z dużą rezystancją szeregową) lub bezpieczniku polimerowym. Zwarcie samej cewki tweetera zwykle kończy się bardzo niską rezystancją lub wręcz zwarciem do zera, co natychmiast wywołuje problemy ze wzmacniaczem lub elementami zwrotnicy.

Co sprawdzić: czy tweeter generuje chociaż delikatny szum wysokich tonów przy minimalnym sygnale, czy kondensator w torze nie ma widocznych wybrzuszeń lub przebarwień oraz czy rezystancja tweetera nie jest rażąco niższa niż katalogowa impedancja.

Interpretacja wyników pomiarów rezystancji i objawów – jak odróżnić zwarcie od przerwy

Same liczby z miernika to za mało. Trzeba powiązać je z konkretnym zachowaniem głośnika, aby nie pomylić zwarcia cewki z innym typem uszkodzenia.

Rezystancja niższa niż nominalna – typowy ślad zwarcia zwojów

Kiedy kilka zwojów cewki zwarło się między sobą, efektywna długość uzwojenia biorącego udział w pracy maleje, a wraz z nią rośnie prąd płynący przy tym samym napięciu.

• Impedancja katalogowa 8 Ω, rezystancja DC ok. 6–7 Ω – typowe i zdrowe wartości.
• Ta sama impedancja, a rezystancja DC np. 4–5 Ω – sygnał ostrzegawczy, zwłaszcza jeśli objawy akustyczne już się pojawiają.

Przy wyraźnie zaniżonej rezystancji i jednocześnie mocnym grzaniu się głośnika nawet przy średniej głośności można z dużym prawdopodobieństwem mówić o częściowym zwarciu zwojów.

Co sprawdzić: czy miernik jest skalibrowany, czy przewody pomiarowe nie wprowadzają dużego błędu oraz czy pomiar wykonano po kilku minutach odpoczynku głośnika (bez rozgrzanej cewki).

Rezystancja bardzo wysoka lub nieskończona – przerwa w obwodzie

Uszkodzenie cewki przez przerwę (urwany drut, przepalony mostek lutowniczy) daje zupełnie inne zachowanie niż zwarcie, choć z punktu widzenia użytkownika efekt może brzmieć podobnie: brak dźwięku lub bardzo ciche granie.

1. Krok 1 – ustaw miernik na wyższy zakres (kilkadziesiąt – kilkaset omów) i ponownie mierz, aby wykluczyć błąd zakresu.
2. Krok 2 – poruszaj delikatnie przewodami prowadzącymi do cewki (plecionka doprowadzająca) i obserwuj, czy odczyt nie „skacze”.
3. Krok 3 – przyłóż sondy bliżej samej cewki (np. do końcówek wewnątrz kosza), jeśli jest dostęp.

Jeżeli rezystancja jest nieskończona lub rzędu setek kilo-omów i nie reaguje na poruszanie przewodami, mamy do czynienia z przerwą – cewka nie przewodzi prądu. To nie jest zwarcie, chociaż użytkownik również nie słyszy poprawnego dźwięku.

Co sprawdzić: czy brak sygnału nie wynika z uszkodzonej zwrotnicy przed głośnikiem, czy same zaciski głośnika są dobrze przylutowane oraz czy nie ma śladów korozji lub odpadnięcia plecionki.

Rezystancja „skacząca” przy poruszaniu – luźne połączenie lub częściowe przepalenie

Czasem pomiar rezystancji nie daje stabilnej wartości, tylko zmienia się przy minimalnym poruszeniu przewodów lub membrany. To ważny trop diagnostyczny.

• Skoki między wartością nominalną a nieskończoną – często oznaczają pęknięty drut lub zimny lut na końcówkach cewki.
• Skoki między wartością nominalną a wyraźnie niższą – sugerują miejscowe zwarcie, które pojawia się przy określonym ułożeniu drutu.

Takie zachowanie zwiastuje dalsze pogarszanie się stanu głośnika. Pod obciążeniem cieplnym i mechanicznym zwarcie lub przerwa będzie się nasilać, aż w końcu przetwornik przestanie działać lub uszkodzi wzmacniacz.

Co sprawdzić: czy skoki odczytu korelują z ruchem membrany, z poruszaniem jednym, konkretnym przewodem oraz czy objawy występują tak samo na zimnym i lekko rozgrzanym głośniku.

Przy tak niestabilnych pomiarach nie testuj głośnika długo pod pełnym obciążeniem. Każde dłuższe „przyładowanie” może doprowadzić do całkowitego przepalenia cewki lub do zwarcia na tyle poważnego, że ucierpi wzmacniacz albo elementy zwrotnicy.

Co sprawdzić: czy da się zlokalizować miejsce uszkodzenia wzrokowo (np. nadtopiona plecionka, pęknięty lut, przyciemniony fragment uzwojenia), czy objaw pojawia się zawsze przy ruchu w jedną stronę oraz czy po krótkim, delikatnym dogięciu przewodu sytuacja poprawia się choć chwilowo (typowe dla zimnych lutów).

Zestawienie objawów – szybka ściągawka diagnostyczna

Dla uporządkowania informacji dobrze jest zestawić razem pomiar z zachowaniem głośnika. Prosty schemat skojarzeń często oszczędza długich eksperymentów.

• Niska rezystancja + szybkie grzanie się głośnika przy średnim poziomie sygnału, czasem towarzyszące charczenie – typowy obraz zwarcia zwojów.
• Rezystancja nieskończona lub bardzo wysoka + całkowity brak dźwięku, brak reakcji na lekkie poruszanie membraną – najczęściej przerwa w obwodzie cewki lub urwany przewód doprowadzający.
• Rezystancja prawidłowa + wyraźne zniekształcenia mechaniczne (obcieranie, trzaski przy ruchu membrany) – wskazuje raczej na mechaniczne uszkodzenie układu drgającego niż typowe zwarcie.
• Rezystancja różniąca się między bliźniaczymi egzemplarzami o ponad 20–30% przy tych samych warunkach pomiaru – sygnał, że jeden z głośników ma już za sobą przegrzanie lub częściowe uszkodzenie cewki.

Łączenie pomiarów z testami akustycznymi

Sam miernik nie pokaże, jak głośnik faktycznie pracuje przy muzyce, a sam odsłuch bywa mylący – szczególnie, gdy w grę wchodzi zwrotnica, korekcja we wzmacniaczu i akustyka pomieszczenia. Dlatego najlepsze efekty daje połączenie prostych testów.

Krok 1 – wykonaj pomiar rezystancji na zimnym głośniku, poruszając delikatnie membraną. Zapisz wynik albo zrób zdjęcie wyświetlacza. Krok 2 – zrób krótki test odsłuchowy na prostych sygnałach (sinus, sweep, kliknięcia, mowa), szukając zniekształceń, różnic między kanałami i niepokojących rezonansów. Krok 3 – po kilku minutach grania dotknij ostrożnie okolic kosza w pobliżu cewki i oceń temperaturę – przegrzewanie przy niewielkiej mocy zwykle potwierdza zwarcie zwojów.

Jeżeli wszystkie trzy elementy – pomiar, odsłuch i zachowanie termiczne – wskazują na ten sam typ usterki, diagnoza jest w praktyce przesądzona. Gdy wskazania się „rozjeżdżają”, zwykle problem leży jeszcze gdzie indziej: w zwrotnicy, okablowaniu, wzmacniaczu lub w samym sposobie testowania.

Kiedy naprawiać, a kiedy od razu wymienić głośnik

Po potwierdzeniu zwarcia cewki trzeba zdecydować, czy ma sens regeneracja, czy lepsza będzie wymiana przetwornika. Tu liczy się kilka prostych kryteriów.

• Głośniki typowe, tanie, szeroko dostępne – często bardziej opłaca się je wymienić, niż przewijać cewkę, bo koszt robocizny przewyższa cenę nowego egzemplarza.
• Przetworniki markowe, nietypowe lub historyczne – regeneracja (nowa cewka, centrowanie, czasem nowa membrana) bywa jedyną rozsądną drogą, zwłaszcza w zestawach, których nie da się już kupić.
• Głośniki w zestawach fabrycznych lub systemach wielodrożnych – gdy jeden przetwornik ma nietypowe parametry dopasowane do obudowy i zwrotnicy, opłaca się go regenerować, żeby nie rozjechała się charakterystyka całego zestawu.

Krok 1 – oceń realną wartość głośnika (nie tylko cenę zakupu, ale też dostępność zamienników i wpływ na cały system). Krok 2 – sprawdź, czy w Twojej okolicy ktoś fachowo regeneruje przetworniki danej klasy, a nie tylko „wkleja nową membranę”. Krok 3 – porównaj koszt: nowy głośnik + ewentualne strojenie zestawu kontra profesjonalna regeneracja ze sprawdzonymi częściami.

Przy zwarciu zwojów trzeba liczyć się z koniecznością wymiany całej cewki, często razem z karkasem i dokładnym centrowaniem w szczelinie. Amatorskie „podszlifowanie” czy dociskanie nadtopionych miejsc kończy się tym, że cewka zaczyna obcierać lub ponownie się przegrzewa. Jedyny sens ma pełna naprawa, wykonana na przyrządach centrujących.

W systemach domowych czy samochodowych często lepszą drogą jest kupno identycznej lub możliwie najbliższej wersji przetwornika i wymiana parami (lewy/prawy), aby kanały zachowały podobną charakterystykę. Starą sztukę z zwarciem można wtedy oddać do regeneracji „na spokojnie” lub zostawić jako zapas po naprawie.

Co sprawdzić: dostępność oryginalnych cewek/membran do danego modelu, opinie o lokalnych serwisach regenerujących głośniki, opłacalność wymiany obu przetworników w parze oraz ryzyko dalszej jazdy na uszkodzonej cewce (szczególnie pod kątem wzmacniacza).

Połączone testy: pomiar rezystancji, ocena ruchu membrany ręką i krótki odsłuch na prostych sygnałach zwykle wystarczą, żeby jasno rozdzielić zwarcie cewki od przerwy i typowych uszkodzeń mechanicznych. Z taką diagnozą łatwiej podjąć decyzję: czy inwestować w regenerację, czy bez żalu wymienić przetwornik, zanim spowoduje szkody w reszcie systemu audio.

Najczęściej zadawane pytania (FAQ)

Jak rozpoznać zwarcie cewki głośnika po objawach w odsłuchu?

Typowe objawy zwarcia międzyzwojowego to mocne zniekształcenia i charczenie już przy niskiej głośności, wyraźnie gorszy dźwięk jednego głośnika względem drugiego oraz szybkie nagrzewanie się głośnika lub wzmacniacza przy normalnym słuchaniu. Często słychać też „przyduszony” bas i brak kontroli nad membraną.

Jeśli zwarcie jest poważne, wzmacniacz może zacząć się wyłączać przy głośniejszym graniu albo wchodzić w tryb zabezpieczenia. Głośnik nadal zwykle coś odtwarza, ale dźwięk jest wyraźnie uszkodzony. Brak jakiegokolwiek dźwięku częściej oznacza przerwę w cewce, a nie zwarcie.

Co sprawdzić: porównaj podejrzany głośnik ze sprawnym (ta sama kolumna/para), zwróć uwagę, czy zniekształcenia pojawiają się od razu przy lekkim podkręceniu głośności i czy wzmacniacz się nadmiernie grzeje.

Jak zmierzyć rezystancję cewki głośnika multimetrem krok po kroku?

Krok 1: Odłącz głośnik od wzmacniacza i zwrotnicy. Najlepiej wypnij same przewody z zacisków głośnika lub wyjmij głośnik z kolumny, żeby mierzyć bez pośrednich elementów.

Krok 2: Ustaw multimetr w trybie pomiaru rezystancji (Ω), na najniższym sensownym zakresie (np. 20 Ω). Przyłóż sondy bezpośrednio do zacisków głośnika. Odczytaj wynik i porównaj z typowymi wartościami: głośnik 4 Ω powinien mieć ok. 3–3,5 Ω, 8 Ω – ok. 5,5–7 Ω, 16 Ω – ok. 11–13 Ω.

Co sprawdzić: jeśli wynik jest wyraźnie niższy niż typowy (np. 8‑omowy głośnik pokazuje 2–3 Ω), istnieje duże podejrzenie zwarcia międzyzwojowego. Jeśli miernik pokazuje nieskończoność/OL, głośnik ma przerwę w cewce, a nie zwarcie.

Jaka rezystancja cewki oznacza zwarcie, a jaka jest jeszcze normalna?

Za punkt odniesienia przyjmij oznaczenie impedancji na głośniku. Dla głośnika 4 Ω typowy odczyt to ok. 3–3,5 Ω, dla 8 Ω – ok. 5,5–7 Ω, dla 16 Ω – ok. 11–13 Ω. Niewielkie odchyłki (np. 5,2 zamiast 5,8 Ω) są normalne.

O zwarciu świadczy wyraźnie zaniżona wartość, np.:

• głośnik 4 Ω pokazuje 1–2 Ω,
• głośnik 8 Ω pokazuje 2–4 Ω,
• głośnik 16 Ω pokazuje 5–8 Ω.

Taki spadek oznacza, że część uzwojenia „wypadła z obwodu” przez zwarcie między zwojami.

Co sprawdzić: porównaj pomiar z identycznym, sprawnym głośnikiem z drugiej kolumny. Różnica większa niż ok. 20–30% na niekorzyść (niższa rezystancja) jest już mocnym sygnałem uszkodzenia.

Jak wykonać test ruchu membrany, żeby wyłapać zwarcie lub tarcie cewki?

Krok 1: Odłącz głośnik od wzmacniacza i połóż go koszem w dół lub zostaw w kolumnie (jeśli masz dobry dostęp). Dłoń oprzyj równomiernie na środku membrany (blisko kopułki przeciwpyłowej), dwoma–trzema palcami.

Krok 2: Delikatnie wciśnij membranę w głąb, prostym ruchem, bez przekoszenia. Ruch powinien być płynny i cichy. Jeśli wyczuwasz szuranie, chrobotanie, przeskoki lub blokowanie się przy większym wychyleniu, coś dzieje się w szczelinie magnetycznej: może to być spuchnięta po przegrzaniu cewka, zdeformowany karkas albo ciało obce.

Co sprawdzić: połącz wynik testu z pomiarem rezystancji. Niska rezystancja + wyraźne tarcie zwykle oznaczają zwarcie i przegrzanie cewki. Prawidłowa rezystancja + tarcie częściej wskazują na czysto mechaniczne uszkodzenie (zabrudzenie, odklejenia, krzywe zawieszenie).

Jak odróżnić zwarcie cewki od przerwy w cewce (spalonego głośnika)?

Zwarcie cewki:

• głośnik zwykle coś gra, ale mocno zniekształca, charczy i szybko się nagrzewa,
• wzmacniacz może się przegrzewać lub wyłączać przy głośniejszym graniu,
• rezystancja mierzona multimetrem jest wyraźnie niższa niż typowa.

Przerwa w cewce:

• głośnik z reguły jest całkowicie „martwy” lub wydaje tylko bardzo ciche, rezonansowe dźwięki,
• wzmacniacz zachowuje się normalnie (jak przy odłączonym głośniku),
• multimetr pokazuje OL, „1” lub bardzo dużą rezystancję – jak przy przerwanym obwodzie.

Co sprawdzić: przy braku dźwięku zacznij od pomiaru rezystancji. Jeśli jest nieskończona – szukaj przerwy (upalony drucik, urwany przewód do zacisku), jeśli zaniżona – podejrzewaj zwarcie między zwojami.

Czy zwarcie cewki głośnika może uszkodzić wzmacniacz i jak to poznać?

Tak, zwarcie powoduje spadek rezystancji głośnika, a więc większy prąd płynący z końcówki mocy. Skutkiem są: mocne nagrzewanie się wzmacniacza, częste zadziałanie zabezpieczeń, „klikanie” przekaźników przy głośniejszym graniu lub całkowite wyłączanie się urządzenia po kilku minutach.

Przy długotrwałej pracy na zwarciu może dojść do uszkodzenia końcówki mocy albo elementów zwrotnicy (przegrzane cewki, rezystory). Typowy scenariusz z praktyki: jeden głośnik zaczyna charczeć, po kilku odsłuchach wzmacniacz przestaje stabilnie pracować właśnie na tym kanale.

Co sprawdzić: jeśli wzmacniacz wyłącza się tylko wtedy, gdy podłączona jest konkretna kolumna, odłącz po kolei głośniki w tej kolumnie i zmierz ich rezystancję. Ten ze zbyt niską wartością jest głównym podejrzanym.

Co warto zapamiętać

• Krok 1: Zanim zaczniesz pomiary, upewnij się, że mierzysz bezpośrednio na zaciskach głośnika (odłączonego od zwrotnicy i wzmacniacza); mierzenie „przez kolumnę” prowadzi do fałszywych wniosków.
• Krok 2: Porównaj rezystancję DC z typową dla danej impedancji – jeśli głośnik 8 Ω pokazuje np. ~3–4 Ω zamiast 5,5–7 Ω, to mocny sygnał, że wystąpiło zwarcie międzyzwojowe.
• Krok 3: Sprawdź ruch membrany palcami – każdy trzask, szuranie lub wyczuwalne ocieranie w szczelinie magnetycznej sugeruje przegrzaną, spuchniętą cewkę, nawet gdy sam odczyt rezystancji wygląda jeszcze „w miarę normalnie”.
• Zwarcie cewki (międzyzwojowe lub do karkasu/kosza) obniża efektywną rezystancję głośnika, co mocno obciąża wzmacniacz: pojawia się przegrzewanie, zadziałanie zabezpieczeń, a przy dłuższej pracy – ryzyko uszkodzenia końcówki mocy.
• Typowe objawy zwarcia to: wyraźnie zaniżona rezystancja cewki, charczenie i zniekształcenia już przy małej głośności, przegrzewanie głośnika oraz nierówna praca względem drugiego, sprawnego przetwornika w tej samej kolumnie.
• Zwarcie do karkasu lub kosza może powodować dodatkowe „dziwne” zachowania systemu – skoki prądu w zwrotnicy, przegrzewanie cewek i rezystorów, a także nieprzewidywalne reakcje zabezpieczeń wzmacniacza.
